УСПС-3000 Станция управления установкой депарафинизации скважин скребками / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
УСПС-3000

Тип:
Станция управления установкой депарафинизации скважин скребками

ТУ:


Краткое тех. описание:
УСПС-3000 предназначена для управления и защиты технологического оборудования установки депарафинизации скважин, осуществляющей механическую очистку от парафина подъемных труб фонтанных, компрессорных и оборудованных погружными электронасосами нефтяных скважин

Цена УСПС-3000:
Уточняйте по телефону или через обратную связь.

УСПС-3000 Станция управления установкой депарафинизации скважин скребками

Область применения

Предприятия нефтяной промышленности, добывающие нефть с большим содержанием парафина.

Станция управления УСПС-3000 предназначена для управления и защиты технологического оборудования установки депарафинизации скважин, осуществляющей механическую очистку от парафина подъемных труб фонтанных, компрессорных и оборудованных погружными электронасосами нефтяных скважин.

Станция управления УСПС-3000 является развитием зарекомендовавшей себя станции управления УСПС-2000 и сочетает в себе непревзойденную надежность предшественника и современные функциональные возможности.

Функциональные возможности:
  • три режима работы: ручной, полуавтоматический и автоматический;
  • спуск и подъем скребка по заданному алгоритму;
  • регулируемая скорость движения скребка (позволяет подобрать оптимальный режим очистки скважины)*;
  • раздельно регулируемые плавный пуск и остановка двигателя (снижает перегрузку привода и вероятность обрыва проволоки) *, **;
  • контроль уровня натяжения проволоки (позволяет увеличить ресурс эксплуатации проволоки и значительно уменьшить вероятность обрыва);
  • определение расположения парафиновых пробок по стволу скважины;
  • автоматический режим прохождения парафиновой пробки;
  • выбор локальной зоны скважины и режима ее очистки для экономии электроэнергии и повышения эффективности очистки скважины;
  • восстановление режима работы после исчезновения питания;
  • управление работой и диагностика состояния преобразователя частоты (ПЧ)* или устройства плавного пуска (УППТ)**;
  • блокировка запуска ПЧ при отклонении напряжения питания от номинального, при отклонении температуры окружающей среды от диапазона температур эксплуатации;
  • диагностика состояния датчика натяжения проволоки;
  • диагностика состояния датчика верхнего положения скребка;
  • контроль состояния ЭЦН (сухой контакт);
  • наличие аварийного сигнала для системы телемеханики (сухой контакт);
  • накопление в собственной энергонезависимой памяти измерительной информации о текущей глубине скребка и усилии датчика натяжения проволоки с регистрацией времени;
  • запись информации из блока управления на USBFlash;
  • ответы на запросы от хост устройства по протоколу MODBUS RTU по интерфейсу RS-485;
  • программирование режимов работы и внутренних регистров с клавиатуры и от хост устройства по протоколу MODBUS RTU;
  • обновление встроенного программного обеспечения по интерфейсу USB;

* комплектация с преобразователем частоты;
** комплектация с устройством плавного пуска;

Станция управления УСПС-3000 осуществляет защиту:
  • от обрыва проволоки при подъеме скребка;
  • от провисания проволоки при спуске скребка;
  • от недопустимых отклонений напряжения питания;
  • от запуска при недопустимых отклонениях температуры окружающей среды;
  • при неисправности ПЧ;
  • при неисправных датчиках технологических параметров (датчик натяжения проволоки, датчик оборотов, датчик верхнего положения скребка).
Параметры, отображаемые на дисплее блока управления:
  • текущая глубина, м;
  • натяжение проволоки, кг;
  • текущая скорость, м/с;
  • число оставшихся проходов скребка в зоне очистки;
  • оставшееся время до начала нового цикла очистки, ч.мин;
  • счетчик циклов очистки;
  • границы зоны очистки Н1…Н2, м;
  • заданное время цикла, ч, мин;
  • скорость спуска до зоны очистки, %;
  • скорость спуска в зоне очистки, %;
  • скорость подъема в зоне очистки, %;
  • скорость подъема вне зоны очистки, %;
  • код блокировки или аварии.
Технические характеристики
Пределы изменения времени ожидания между циклами очистки, ч 0... 200
Дискретность установки времени цикла, ч 0,5
Пределы задания глубины (Н1) верхней точки зоны очистки*1, м 0... 2900
Пределы задания глубины (Н2) нижней точки зоны очистки*1, м Н1... 3000
Дискретность установки глубин Н1 и Н2, м 10
Количество задаваемых проходов в зоне очистки 1... 10
Раздельно регулируемый плавный пуск и плавное торможение электродвигателя, с 1... 10
Емкость счетчика циклов очистки 9999
Максимальная глубина очистки, м* 3000±25
Параметры питания:
- напряжение, В
- частота, Гц

380+10 / -15%
50±2

*1 по согласованию с заказчиком пределы задания глубин могут быть изменены

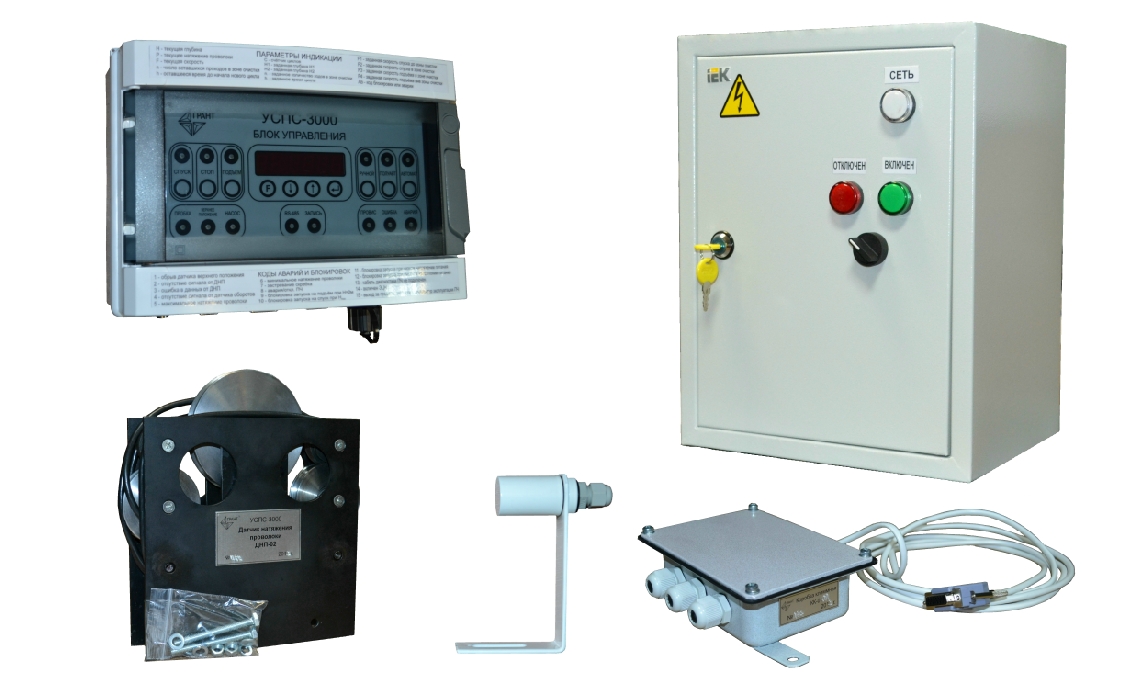

Комплектация:
  • блок управления;
  • силовой шкаф*3;
  • датчик натяжения проволоки ДНП-02 или ДНП-01 (исполнение датчика зависит от типа лебедки);
  • датчик оборотов с функцией определения направления вращения*2;
  • датчик верхнего положения скребка*2;
  • программное обеспечение.

*2 поставляется по согласованию с заказчиком

*3 поставляется с преобразователем частоты, устройством плавного пуска или прямым пуском
