ПДИ-01 Преобразователь давления измерительный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ПДИ-01

Тип:
Преобразователь давления измерительный

ТУ:


Краткое тех. описание:
Системы автоматического контроля производственных процессов в технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, медицины, водоснабжения, трубопроводного транспорта и прочих

Цена ПДИ-01:
Уточняйте по телефону или через обратную связь.

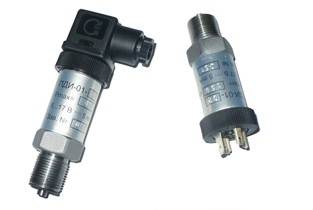

ПДИ-01 Преобразователь давления измерительный

Область применения

Системы автоматического контроля производственных процессов в технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, медицины, водоснабжения, трубопроводного транспорта и прочих.

ПДИ-01 предназначен для измерения избыточного давления жидкостей и газов на различных технологических установках.

Техническое описание

ПДИ-01 работает в дистанционном режиме с питанием от внешнего источника напряжения, выдавая информацию на внешние устройства по интерфейсу RS-485.

Датчик давления ПДИ-01 имеет малые габариты и массу и обладает высокими метрологическими характеристиками в широком температурном диапазоне.

Для подключения датчиков давления с цифровым выходом RS-485 к персональному компьютеру (или к другим устройствам с интерфейсом RS-232) рекомендуется использовать конвертер RS-232/RS-485 (шлюз передачи данных) GW-485.

Исполнения

Исполнения ПДИ-01 (ПДИ-01-01, ПДИ-01-02, ПДИ-01-03) отличаются дискретностью измерений и метрологическими характеристиками.

Технические характеристики
Верхний предел измерения (ВПИ) избыточного давления, МПа
- ПДИ-01-01
- ПДИ-01-02, ПДИ-01-03

16; 25; 40; 60; 100
0,6; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100
Пределы погрешности, % от ВПИ:
- ПДИ-01-01 полная приведенная
- ПДИ-01-02 полная приведенная
- ПДИ-01-03:
  - основная приведенная
  - дополнительная

±0,10*1
±0,25*1

±0,15*2
±0,15 на 10°C
Дискретность измерения, с
- ПДИ-01-01
- ПДИ-01-02 и ПДИ-01-03

0,1
0,02
Выходной сигнал RS-485
Напряжение питания, В 5... 17
Потребляемый ток, мА, не более 5
Диапазон рабочих температур, °C -40... 85
Габаритные размеры (В х Ш х Д), мм 53 х 34 х 113
Масса, кг, не более 0,2
  • *1 в диапазоне рабочих температур
  • *2 при температуре окружающей среды 20°C
