АНС 104 Датчик вибрации / Измерения параметров движения / Измерения механических величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АНС 104

Тип:
Датчик вибрации

ТУ:


Краткое тех. описание:
Вибропреобразователь АНС 104 со встроенным согласующим усилителем предназначен для измерения вибрационных ускорений на объектах РКТ, летательных аппаратах, в машиностроении в условиях в условиях интенсивных электромагнитных помех, а также для измерения низкочастотных колебаний сооружений и механизмов

Цена АНС 104:
Уточняйте по телефону или через обратную связь.

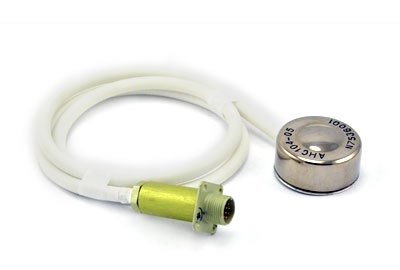

Датчик вибрации АНС 104

ВИБРОПРЕОБРАЗОВАТЕЛЬ АНС 104

Вибропреобразователь АНС 104 со встроенным согласующим усилителем предназначен для измерения вибрационных ускорений на объектах РКТ, летательных аппаратах, в машиностроении в условиях в условиях интенсивных электромагнитных помех, а также для измерения низкочастотных колебаний сооружений и механизмов. Имеет несколько модификаций, образующих унифицированный ряд.

Чувствительный элемент вибропреобразователя – изгибного типа. Отличительныая особенность вибропреобразователя – высокая помехозащищенность. Вибропреобразователь имеет встроенный в корпус согласующий предварительный усилитель, представляющий собой активный RC-фильтр с эмиттерным повторителем. Вибропреобразователь выполнен по дифференциальным механической и электрической схемам. Основание вибропреобразователя выполнено из сплава АМГ-6. Кабель вибропреобразователя оканчивается розеткой МР1-10-1В. Крепление вибропреобразователя осуществляется при помощи клеев холодного отверждения.


  АНС 104 АНС 104-01 АНС 104-02 АНС 104-03 АНС 104-04 АНС 104-05 АНС 104-06
Коэффициент преобразования по напряжению, мВ/g 150 100 50 25 12 2,5
Диапазон рабочих частот, Гц 1 ÷ 63 1 ÷ 125 1 ÷ 250 1 ÷ 500 1 ÷ 1000 1 ÷ 2000 1 ÷ 4000
Отн.коэффициент поперечного преобразования, не более, % 3
Основная погрешность, не более, % 5
Диапазон рабочих температур, °С -50 ÷ +50
Верхний предел ускорений
вибрация, g
удар, g

15
30

30
60

60
120

120
240

120
240

250
500

500
1000
Масса (без кабеля), г 46 36 32 30 29

Датчик вибрации АНС 104
