Наименование:
ТТ 142

Тип:
Датчик температуры

ТУ:


Краткое тех. описание:
Предназначен для измерения температуры газовых и жидкостных неагрессивных, агрессивных и окислительных сред в трубопроводах

Цена ТТ 142:
Уточняйте по телефону или через обратную связь.

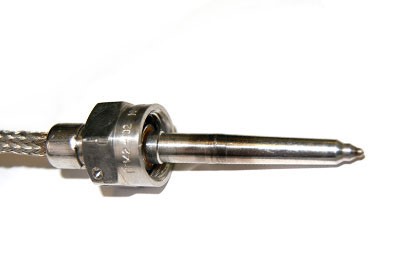

Датчик температуры ТТ 142

ТЕРМОМЕТР ТЕРМОЭЛЕКТРИЧЕСКИЙ (БЫ2.821.135 ТУ)

Предназначен для измерения температуры газовых и жидкостных неагрессивных, агрессивных и окислительных сред в трубопроводах. Чувствительным элементом термометра является термопара закрытого типа:

- на основе термопарных проволок хромель и алюмель (ХА) диаметром 0,7 мм для ТТ 142…ТТ 142 – 03;

- на основе термопарных проволок хромель и копель (ХК) диаметром 0,7 мм для ТТ 142 – 04 …ТТ 142 – 07;

- на основе термопарного кабеля КТМСп (ХА) для ТТ 142-08 …ТТ 142-11;

- на основе термопарного кабеля КТМСп (ХК) для ТТ 142-12 …ТТ 142-15.

Рабочий спай термопар электрически соединён с корпусом для уменьшения термиче-ской инерции (заварен в торце вместе с корпусом). Корпус термометра изготовлен из сплава ХН67МВТЮ.

В термометрах ТТ 142…ТТ 142 – 07 имеется дополнительный узел герметизации на основе кремнепласта, расположенный в непогружаемой части корпуса, в связи с чем температура в месте крепления термометра не должна превышать 250 °С. Кабельная часть термометров защищена от механических воздействий и экранирована плетенкой ПН 3х6. Крепление термометра на изделии производится с помощью накид-ной гайки с резьбой М18х1,5–6Н. Радиус изгиба кабеля должен быть не менее 25 мм. Допускается скручивание кабеля на угол не более 60 º.


  ТТ142,
 ТТ142-04,
ТТ142-08,
ТТ142-12
ТТ142-01,
ТТ142-05,
ТТ142-09,
ТТ142-13
ТТ142-02,
ТТ142-06,
ТТ142-10,
ТТ142-14
ТТ142-03,
ТТ142-07,
 ТТ142-11,
ТТ142-15
Диапазон измерения, °С:
ТТ 142, −01, −02, −03
ТТ 142-08 ÷ ТТ 142-11
ТТ 142−04, −05, −06, −07, -12 ÷ -15

-50 ÷ +1200
−50 ÷ + 1000
−50 ÷ + 600
Градуировочная характеристика:
ТТ 142, −01, −02, −03, -08 ÷ -11
ТТ 142−04, −05, −06, −07, -12 ÷ -15

ХА(К)
ХК(L)
Класс допуска по ГОСТ Р 8.585-2001 2,3
Сопротивление, Ом, не более 15
Показатель термической инерции, с, не более:
ТТ 142 ÷ ТТ142-07
ТТ 142-08 ÷ ТТ 142-15

0,8
0,5
Гарантийная наработка, мин, не менее 20
Соединитель (разъём) вилка 2РМТ14КПН4Ш1В1В
Длина погружаемой части, мм 30 40 55 75
Диаметр погружаемой части, мм 14
Длина кабеля, мм 500
Масса, г, не более 300
