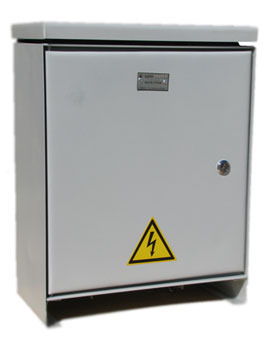

БДР-М2

Тип:
Блоки диодно-резисторные

ТУ:


Краткое тех. описание:
БДР-М2 используются в системе электрохимической защиты стальных объектов от коррозии до четырех подземных объектов не согласующихся между собой

Цена БДР-М2:
Уточняйте по телефону или через обратную связь.

Блоки диодно-резисторные БДР-М2

Компоненты доступные к заказу

БДР-М2-15/25-1ХХ-У1
БДР-М2-15/25-2ХХ-У1
БДР-М2-15/25-3ХХ-У1
БДР-М2-15/25-4ХХ-У1

Блоки диодно-резисторные  марки БДР-М2  следующих исполнений : БДР-М2-15/25-1,  БДР-М2-15/25-2,  БДР-М2-15/25-3,  БДР-М2-15/25-4 используются в системе электрохимической защиты стальных объектов от коррозии до четырех подземных объектов не согласующихся между собой. Применяются на предприятиях газового,химического, нефтяного, коммунального хозяйства, энергетического и др. промышленных комплексов для катодной защиты любых подземных металлических сооружений от электрохимической коррозии.

Показатели Значения параметров для типов блоков БДР М2
15/25-1 15/25-2 15/25-3 15/25-4
(Т,И,ТИ, (Т,И,ТИ, (Т,И,ТИ, (Т,И,ТИ,
А,АИ)-У1 А,АИ)-У1 А,АИ)-У1 А,АИ)-У1
Количество каналов 1 2 3 4
Параметры одного канала:
Номинальный средний длительный ток канала, А 15
Максимальный (пиковый) ток канала (при суммарной продолжительности протекания тока не более 1 мин. за период 15 мин.), А 25
Полное электрическое сопротивление канала, Ом 0,40±0,04
Электрическое сопротивление каждой регулировочной ступени канала, Ом 0,040±0,004
Электрическое сопротивление резистивногозамыкателя, Ом 0,020±0,002
Количество регулировочных ступеней, шт.:
с короткозамыкателем 10
резистивным замыкателем 10
всего 20
Допустимое обратное напряжение, не более, В 1000
Номинальный средний длительный ток блоков при параллельном соединении каналов:
двух каналов, А   30 30 30
трех каналов, А     45 45
четырех каналов, А       60
Максимальный (пиковый)ток блоков при параллельном соединении каналов, (при суммарной продолжительности протекания не более 1 мин. за период 15 мин.):
двух каналов, А   50 50 50
трех каналов, А     75 75
четырех каналов, А       100
Номинальный средний длительный ток блоков при последовательном соединении каналов, А 15
Максимальный (пиковый) ток блоков при последовательном соединении каналов, (при суммарной продолжительности протекания не более 1 мин. за период 15 мин.), А 25
Габаритные размеры (длина x глубина х высота), мм 240×300х500 400×300х500
Технический ресурс, ч 10000
Срок службы, лет 20

 Типоисполнение

Обозначение типоисполнений Особенности
Блоки обеспечивают протекание тока от зажима «Вход» к зажимам «Выход», при подаче отрицательного напряжения на зажим «Вход» (c «обратными» каналами)
БДРМ 2-15/25-1-У1 В каждом канале блоков имеются клеммы для измерения тока, протекающего в канале, внешним измерительным прибором (милливольтметром).
БДРМ 2-15/25-2-У1
БДРМ 2-15/25-3-У1
БДР М2-15/25-4-У1
БДР-М2-15/25-1И-У1 Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5.
БДР-М2-15/25-2И-У1
БДР-М2-15/25-3И-У1
БДР-М2-15/25-4И-У1
БДР-М2-15/25-1Т-У1 В блоке установлены клеммы для присоединения цепей:
БДР-М2-15/25-2Т-У1 -от датчиков тока (измерительных шунтов), встроенных в каналы блока;
БДРМ 2-15/25-3Т-У1 -от датчиков опорного потенциала (электродов сравнения);
БДР-М2-15/25-4Т-У1 -от защищаемых сооружений (измерительных, нетоковедущих кабелей);
  -от системы телемеханики или от блока сопряжения с системой телемеханики (контроллера, адаптера сигналов).
БДР-М2-15/25-1ТИ-У1 Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5.
БДР-М2-15/25-2ТИ-У1
БДР-М2-15/25-3ТИ-У1
БДР-М2-15/25-4ТИ-У1 Выполняется требования п.3
Блоки обеспечивают протекание тока от зажима «ВХОД» к зажимам «ВЫХОД», при подаче положительного напряжения на зажим «ВХОД» (с «прямыми каналами»)
БДР-М2-15/25-1А-У1 В каждом канале блоков имеются клеммы для измерения тока, протекающего в канале, внешним измерительным прибором (милливольтметром).
БДР-М2-15/25-2А-У1
БДР-М2-15/25-3А-У1
БДР-М2-15/25-4А-У1
БДР-М2-15/25-1АИ-У1 Измерение в каждом канале обеспечено встроенным амперметром класса точности 2,5
БДРМ 2-15/25-2АИ-У1
БДР-М2-15/25-3АИ-У1
БДР-М2-15/25-4АИ-У1
