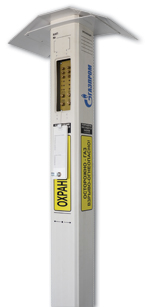

КИП ХС контрольно-измерительный пункт Менделеевец
применяется, для контроля показателей ЭлектроХимЗащиты (ЭХЗ) и
соединения силовых и измерительных цепей установленного на
участке оборудования ЭХЗ. КИП ХС Менделеевец согласно
нормативно-эксплуатационной документации располагаются на
протяжении трассы металлических трубопроводов в том числе
газо-нефте-проводов, промыслопроводов, водопроводов, проложенных
под землей для обозначения проложенной трассы трубопровода с
интервалом согласно проектно-сметной документации.
Технические характеристики
| Тип встроенного БСЗ |
БСЗ-10 |
БСЗ-30 |
БСЗ-50 |
| Номинальный действующий ток, А |
10 |
30 |
50 |
| Максимальный ток, А |
15 |
45 |
75 |
| Номинальный ток шунта 75 мВ, А |
20 |
45 |
75 |
| Суммарное сопротивление резисторов, Ом,
не менее |
0,45±10% |
0,35±10% |
0,25±10% |
| Тип вентильного элемента |
полупроводниковый диод |
полупроводниковый диод |
полупроводниковый диод |
| Допустимое обратное напряжение, В |
1000 |
1000 |
1000 |
| Способ регулирования сопротивления |
плавное |
плавное |
плавное |
| Охлаждение |
естественное воздушное |
естественное воздушное |
естественное воздушное |
| Степень защиты |
IP 34 по ГОСТ 14254 |
IP 34 по ГОСТ 14254 |
IP 34 по ГОСТ 14254 |
| Диапазон рабочих температур, С |
от -45 до +55 |
от -45 до +55 |
от -45 до +55 |
| Масса стойки КИП с БСЗ в сборе, кг, не
более |
13,5 |
14,5 |
15,5 |
| Срок службы, лет, не менее |
10 |
10 |
10 |
Пример условного обозначения: КИП.Н.ХС-24-4-БСЗ-10-2
- кол-во измерительных клемм – 24,- кол-во силовых клемм —
4, — кол-во каналов БСЗ – 2, Ток канала А — 10
