Наименование:
КИП, КИП-Д
Тип:
Контрольно-измерительные пункты
ТУ:
–
Краткое тех. описание:
КИП используются в системах коррозионной защиты, в качестве пунктов контроля функциональности электрохимической защиты трубопроводов, промыслопроводов, водо-проводов и других подземных металлических сооружений а также служат для бесперебойного доступа к кабельным выводам при выполнении работ по измерению показателей защитных поляризационных потенциалов металлических конструкций
Цена КИП, КИП-Д:
Уточняйте по телефону или через обратную связь.
Контрольно-измерительные пункты (КИП)
Контрольно-измерительный пункты КИП используются в системах
коррозионной защиты, в качестве пунктов контроля
функциональности электрохимической защиты трубопроводов,
промыслопроводов, водо-проводов и других подземных металлических
сооружений а также служат для бесперебойного доступа к кабельным
выводам при выполнении работ по измерению показателей защитных
поляризационных потенциалов металлических конструкций.

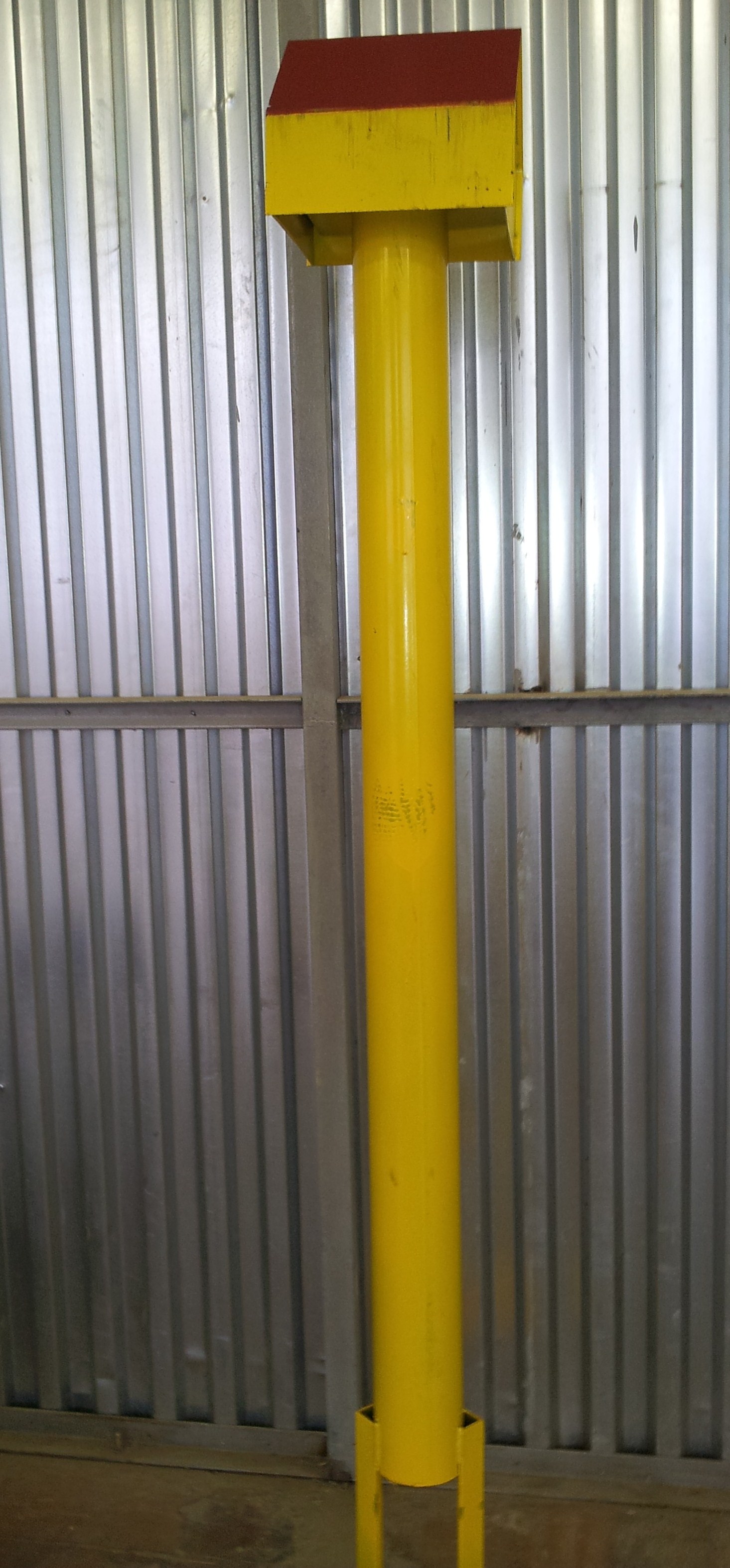

Конструктивно контрольно-измерительные пункты представляют
собой, железную стойку, с установленным в верхней части шкаф
(клемник) замыкающийся ключ.
|
Показатели
|
Величины
|
|
Климатическое исполнение
|
УХЛ
|
|
Диапазон рабочих температур окружающей среды
|
от -60°С до +50°С
|
|
Количество силовых зажимов, шт
|
0, 2, 3, 4, 5, 6
|
|
Количество измерительных зажимов, шт
|
0, 6, 12, 18
|
|
Допустимое сечение проводников, присоединяемых к
силовым зажимам, мм2
|
до 100
|
|
Допустимое сечение проводников, присоединяемых к
измерительным зажимам, мм2
|
до 10
|
|
Уровень заглубления, мм:
— для обычных грунтов
— для прослабленных (болотистых, песчаных)
|
800
1300
|
| Масса КИПов, не более, кг |
32 |
|
Срок службы установок, лет
|
30
|
Типоисполнение
|
Обозначение
|
Уровень заглубления в грунт, мм
|
Количество зажимов, шт
|
|
силовых
|
измерительных
|
|
КИП 0-6-0,8 УХЛ 1
|
-800
|
-
|
6
|
|
КИП 0-6-1,3 УХЛ 1
|
-1300
|
|
КИП 0-12-0,8 УХЛ 1
|
-800
|
-
|
12
|
|
КИП 0-12-1,3 УХЛ 1
|
-1300
|
|
КИП 2-0-0,8 УХЛ 1
|
-800
|
2
|
-
|
|
КИП 2-0-1,3 УХЛ 1
|
-1300
|
|
КИП 3-0-0,8 УХЛ 1
|
-800
|
3
|
-
|
|
КИП 3-0-1,3 УХЛ 1
|
-1300
|
|
КИП 4-0-0,8 УХЛ 1
|
-800
|
4
|
-
|
|
КИП 4-0-1,3 УХЛ 1
|
-1300
|
|
КИП 5-0-0,8 УХЛ 1
|
-800
|
5
|
-
|
|
КИП 5-0-1,3 УХЛ 1
|
-1300
|
|
КИП 6-0-0,8 УХЛ 1
|
-800
|
6
|
-
|
|
КИП 6-0-1,3 УХЛ 1
|
-1300
|
|
КИП 2-6-0,8 УХЛ 1
|
-800
|
2
|
6
|
|
КИП 2-6-1,3 УХЛ 1
|
-1300
|
|
КИП 3-6-0,8 УХЛ 1
|
-800
|
3
|
6
|
|
КИП 3-6-1,3 УХЛ 1
|
-1300
|
|
КИП 4-6-0,8 УХЛ 1
|
-800
|
4
|
6
|
|
КИП 4-6-1,3 УХЛ 1
|
-1300
|
|
КИП 5-6-0,8 УХЛ 1
|
-800
|
5
|
6
|
|
КИП 5-6-1,3 УХЛ 1
|
-1300
|
|
КИП 6-6-0,8 УХЛ 1
|
-800
|
6
|
6
|
|
КИП 6-6-1,3 УХЛ 1
|
-1300
|
|
КИП 2-12-0,8 УХЛ 1
|
-800
|
2
|
12
|
|
КИП 2-12-1,3 УХЛ 1
|
-1300
|
|
КИП 3-12-0,8 УХЛ 1
|
-800
|
3
|
12
|
|
КИП 3-12-1,3 УХЛ 1
|
-1300
|
|
КИП 4-12-0,8 УХЛ 1
|
-800
|
4
|
12
|
|
КИП 4-12-1,3 УХЛ 1
|
-1300
|
|
КИП 5-12-0,8 УХЛ 1
|
-800
|
5
|
12
|
|
КИП 5-12-1,3 УХЛ 1
|
-1300
|
|
КИП 6-12-0,8 УХЛ 1
|
-800
|
6
|
12
|
|
КИП 6-12-1,3 УХЛ 1
|
-1300
|
Пример записи обозначения КИП с шестью измерительными и
двумя силовыми клеммами при заказе и в документации изделия:
Контрольно-измерительный пункт КИП-2-6-УХЛ1
|
