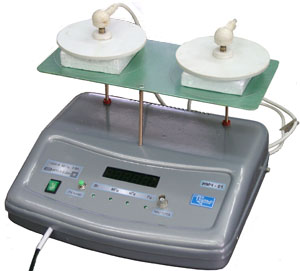

Измеритель мощности и частоты "ИМЧ-01"
Измерители "ИМЧ-01" предназначены для
измерения мощности и частоты электромагнитного поля, создаваемого
медицинскими аппаратами коротковолновой (УВЧ) терапии, и применяются для
контроля названных параметров аппаратов при выпуске их из производства, после
ремонта и в процессе эксплуатации.
Измерители предназначены для работы с
УВЧ-аппаратами, оснащенными как конденсаторными электродами, так и индукторами.
Основные
технические характеристики:
- Диапазон измерения поглощаемой мощности
от 3 до 200 Вт
- Основная относительная погрешность
измерения поглощаемой мощности ± 12 % от измеряемой величины.
- Питание от сети переменного тока (220 ±
22) В, 50 Гц
- Мощность, потребляемая от электрической
сети, не более 5 В·А.
- Активное сопротивление эквивалентной
нагрузки - (50±2)Ом
- Время установления рабочего режима не
более 1 минуты.
- Диапазон измерения частоты сигнала от
5МГц до 45МГц
- Пределы относительной погрешности
измерения частоты не более ± 0,005 %.
- Рекомендуемое время измерения мощности
УВЧ-излучения – не более 30с (при выходной мощности проверяемого
аппарата свыше 50 Вт).
- По электробезопасности соответствует
ГОСТ Р 51350-99 для класса II и не требует специального заземления.
- По электромагнитной совместимости
Измеритель соответствует
- ГОСТ Р 51522-99 и не содержит источников
электромагнитных излучений.
- Индикация значений мощности и частоты -
цифровая.
- Габаритные размеры 330х290х100 мм.
- Масса - не более 1.5 кг
Комплектация:
- блок электронный 1 шт.
- панель с двумя электродами
воспринимающими - 1 шт.
- виток связи - 1 шт.
- стойки токопроводящие 2 шт.
- опора
- прокладки диэлектрические 10 мм - 2 шт.
- прокладки диэлектрические 20 мм - 2 шт.
- руководство по эксплуатации
ТШАУ.411519.008 РЭ- 1 шт.
- кабель питания - 1 шт.
- кейс мягкий- 1 шт.
|
