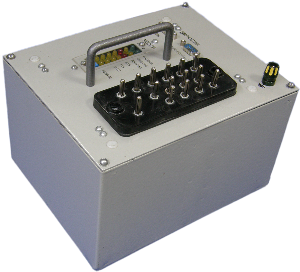

Трансмиттер универсальный резервируемый ЭКПТ-УРС

Полностью заменяет существующие электромеханические кодовые путевые трансмиттеры типа КПТШ-515 и КПТШ-715, дополнительно введена функция защитного кода.

ЭКПТ-УРС имеет следующие преимущества:

1. Позволяет производить переход на 3 типа формируемых кодов АЛС, соответствующих временным параметрам:

а) кодов механических трансмиттеров КПТШ-515 или КПТШ-715;

б) защитного кода ЗКПТ;

2. Режим работы каждого модуля формирования импульсов, а также состояние (работа, ожидание, авария), индицируется на плате индикации соответствующими светодиодами;

3. Имеет два диагностических выхода, на которые выходят:

а) выходы фототранзистора оптрона каждого модуля формирования импульсов;

б) последовательный цифровой интерфейс типа CAN.

4. Имеет внутреннее резервирование. Трансмиттер ЭКПТ-УРС состоит из двух модулей формирования импульсов, основного и резервного, находящегося в горячем резерве. При отказе первого модуля формирования импульсов подключается второй. Резервируется полностью вся система в том числе выходные каскады и внутренние источники питания каждого подмодуля, которые имеют дополнительные перекрестные связи, увеличивающие надежность системы;

Концепция безопасности строится на применении двух устройств работающих параллельно, роль которых выполняют два микроконтроллера, и аппаратного устройства осуществляющего контроль работы микроконтроллеров;

Трансмиттер имеет возможность коммутации как переменного, так и постоянного тока за счет применения двухполярных, электронных, гальванически развязанных ключей.
