Трансмиттеры маятниковые МТ-1М (1305-00-00) и МТ-2М (22199-00-00)
ТУ 32 ЦШ 330-80

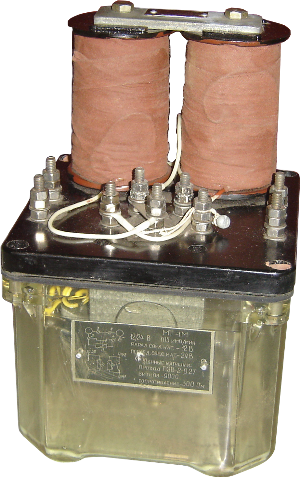

Трансмиттеры маятниковые типа МТ-1М предназначены для работы в устройствах
импульсной и кодовой автоблокировки для импульсного питания рельсовых цепей.
Трансмиттеры МТ-2М предназначены для управления работой мигающих огней
светофоров в устройствах электрической централизации, автоблокировки и
переездной сигнализации.
Трансмиттеры рассчитаны для работы в напольных шкафах вне помещений в
условиях умеренного климата.
Габаритные размеры изделия приведены рис.1.
Масса изделий:
МТ-1М-не более 5,5 кг.
МТ-2М-не более 6,0 кг.
Питание трансмиттеров осуществляется от источника постоянного тока.
Номинальные значения и предельные отклонения основных электрических
параметров изделия приведены в таблице 1.
Таблица 1.
| Соединение катушек |
Напряжение, В |
Сопротивление, Ом |
| Номинальное |
Предельные
отклонения |
Номинальное |
Предельные
отклонения |
Параллельное
|
12
|
±2 |
150
|
±10 |
Последовательное
|
24
|
±4 |
600
|
±10 |
Продолжительность импульсов и интервалов на контактах трансмиттеров и число
колебаний маятника приведены в таблице 2.
Таблица 2.
Тип
трансмиттера
|
Обозначение
контактов
|
Продолжительность
импульсов, с
|
Продолжительность
интервалов, с
|
Число колебаний
маятника
|
| МТ-1М |
31-32 |
0,27 ± 0,03 |
не нормируется |
105 ± 10 |
| 41-42 |
0,27 ± 0,03 |
не нормируется |
| МТ-2М |
31 -32 |
0,75 ± 0,05 |
0,75 ± 0,1 |
40 ± 2 |
| 41-42 |
1,0 ± 0,05 |
0,5 ± 0,1 |
Переходное сопротивление контактов не превышает 0,05 Ом.
|
