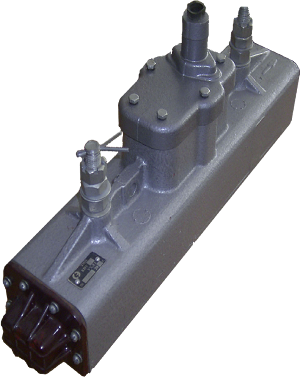

Катушки приемные локомотивные типа КПУ (36828-201-00)-КПУ-1, (36828-101-00)-КПУ-2
ТУ 32 ЦШ 2617-84
Катушки приемные локомотивные типа КПУ предназначены для приема кодовых
сигналов в составе автоматической локомотивной сигнализации (непрерывного
числового кода многозначной АЛС и других типов АЛС со скоростью движения до 200
км/ч), в условиях умеренного и холодного климата, но при верхнем значении
предельной рабочей температуры +60оС и нижнем значении предельной
рабочей температуры минус 60оС.
В соответствии с условиями размещения по допустимым механическим и
климатическим воздействиям изделия относятся к классификационным группам ММ2 и
К4.1 установленным в приложении Б ОТУ.
Степень защиты IP 65 по ГОСТ 14254.
Катушка КПУ-2 собирается из двух катушек КПУ-1 (два корпуса катушек КПУ-1
соединены механически вместе).
Основные электрические параметры катушек приведены в таблице 1.
Таблица 1
Основные параметры
|
КПУ-1
|
КПУ-2
|
Индуктивность при частоте 100 ±1Гц, Гн
|
6,5÷7,5
|
6,5÷7,5
|
Добротность, не менее
|
5,0
|
5,0
|
* Действующее значение ЭДС, индуктируемой в обмотке катушки
рельсовой цепи, в которой течет ток 1 А, частотой 50 Гц, не менее, мВ
|
83
|
75
|
Активное сопротивление при температуре плюс 20 °С, Ом
|
110÷124
|
110÷124
|
* Катушка подвешена на высоте 150 мм от нижней грани катушки до верхней грани
головки рельса.
Габаритные размеры катушек:
КПУ-1 – 519×108×202 мм.;
КПУ-2-519×216×202 мм.
Масса катушек: КПУ-1 – 13 кг, КПУ-2 – 26 кг.
Пример записи при заказе и в документации другого изделия:
Катушка приемная катушка локомотивная КПУ-1, УХЛ1, ТУ 32 ЦШ 2617-84;
Катушка приемная катушка локомотивная КПУ-2, УХЛ1, ТУ 32 ЦШ 2617-84.
|
