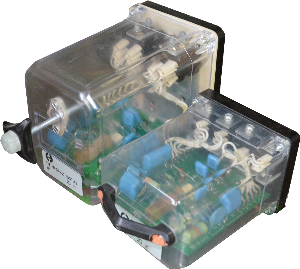

Устройства фазирующие типа ФУ-2М-1 (17223-00-00), ФУ-2М-2 (17223-00-00-01)

ТУ 32 ЦШ 2018-94.

Фазирующие   устройства   ФУ2М    изготавливаются    в   двух исполнениях:

ФУ2М-1 в корпусе реле РЭЛ;

ФУ2М-2 в корпусе реле НМШ.

Фазирующие устройства ФУ2М совместно с коммутирующими реле (ПФ и ОФ) обеспечивают синфазное питание фазочувствительных путевых приемников рельсовых цепей частотой 25 Гц от преобразователей частоты (ПЧм и ПЧп) и могут работать с преобразователями частоты следующих типов:

ПЧ50/25-40 ВА,

ПЧ50/25-100ВА,

ПЧ50/25-150ВА,

ПЧ50/25-300 ВА.

Электропитание ФУ2М осуществляется от двух источников переменного тока-преобразователей частоты ПНм и ПЧп (местного и путевого) номинальным напряжением 85 В, частотой 25 Гц с допускаемыми отклонениями по напряжению ± 10В, по частоте ± 1 Гц.

Потребляемая мощность ФУ2М:

от преобразователя ПЧп не более 3,5 ВА;

от преобразователя ПЧм не более 1,0 ВА.

Блоки    ФУ2М    изготавливаются    для    следующих   условий эксплуатации:

-температура окружающего воздуха от-5° С до + 50° С.
