Сигнализатор заземления СЗМ (36256-01-00)

ТУ 32 ЦШ 3653-0

Сигнализатор заземления СЗМ предназначен для эксплуатации в непрерывном режиме работы в составе устройств электропитания железнодорожной автоматики.

Сигнализатор  конструктивно выполняется в виде моноблочной конструкции, все его элементы смонтированы в корпусе реле типа ДСШ.

Сигнализатор обеспечивает непрерывный контроль изоляции и измерение токов утечки восьми источников питания:

1-й — переменного тока номинальным напряжением 220 В для рабочих цепей стрелок,

2-й — 6-й — переменного тока номинальным напряжением 220 В для светофоров, рельсовых цепей, контрольных цепей стрелок и т. д.,

7-й — переменного тока номинальным напряжением 24 В для ламп табло,

8-й — постоянного тока номинальным напряжением 24 В для релейной нагрузки.

Ток, потребляемый СЗМ от сети не превышает 0,05 А.

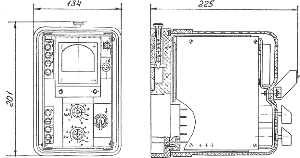

Габаритные размеры: 225×134×201 мм; масса не более 3,5 кг.
