Регулятор напряжения табло РНТ

(36768-01-00) ТУ 32 ЦШ 1787-83

Регулятор напряжения табло РНТ предназначен для плавного регулирования напряжения на лампах табло, устанавливается на панелях питания постов ЭЦ.

Конструктивно выполнен в габаритах реле ДСШ.

Номинальная выходная мощность РНТ 1,5 кВт.

Питание РНТ осуществляется от источников переменного тока номинальным напряжением (25,5 ± 2,5) В, частотой 50 или 60 Гц и постоянного тока (26,4^{_-4,8 +4,6}).

Ток, потребляемый РНТ от источника постоянного тока, не более 0,4 А.

РНТ обеспечивает возможность изменения действующего значения напряжения на нагрузке от 17 до 23,5 В с помощью внешнего регулируемого резистора (300 ± 33) Ом при номинальном значении питающего напряжения и токах нагрузки от 0 до 60 А.

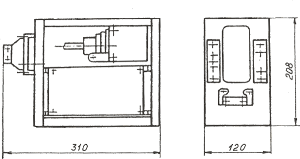

Габаритные размеры: 230×134×203 мм, масса – не более 4 кг.
