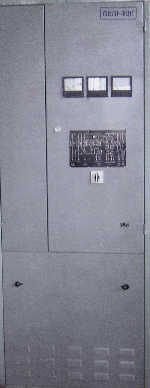

Панель выпрямительно-преобразовательная типа ПВП1-ЭЦК (36763-301-00)

ТУ 32 ЦШ 3848-2000

Панель выпрямительно-преобразовательная ПВП1-ЭЦК входит в состав устройств электропи­тания постов электрической централизации (ЭЦ) крупных станций (до 100 стрелок) с цен­тральной системой питания и резервной кислотной аккумуляторной батареей номинальным напряже­нием 24 В. Панель рассчитана для эксплуатации в условиях умеренного и холод­ного климата.

Панель предназначена для заряда аккумуля­торной батареи в двух режимах (непрерывного подзаряда и ускоренного заряда), для электропитания релейной нагрузки, све­тодиодного табло ЭЦ и других нагрузок постоянно­го тока и преобразования постоянного напряжения аккумуляторной батареи в переменное напряжение гарантированного питания ряда нагрузок.

Электропитание панели осуществляется:

от источника трехфазного переменного тока частотой 50 Гц номинальным напряжением 380/220 В с допускаемыми отклонениями фазного напряжения в пределах от 198 до 242 В, максимальный потребляемый ток в каждой фазе-5 А;

от кислотной аккумуляторной батареи номи­нальным напряжением 24 В.

Панель ПВП1-ЭЦК обеспечивает электропита­ние релейной нагрузки, при изменении тока нагруз­ки в пределах от минимального значения 10 А до максимального значения 50 А.

В панели предусмотрен нагруженный резерв источников электропитания релейной нагрузки.

Панель обеспечивает передачу на табло де­журного по станции (ДСП) и в аппаратуру частот­ного диспетчерского контроля (ЧДК) следующих сигналов:

- неисправность устройств, не требующая экс­тренного вызова электромеханика СЦБ(перегорание предохранителей, выход из строя резервируемых источников питания, преобразова­телей, выпрямителей);

- неисправность устройств, требующая экс­тренного вызова электромеханика СЦБ(обрыв аккумуляторной батареи, снижение напряжения батареи до (21 ,б±0:3) В, повреждение внутреннего источника питания блока управления зарядом БУЗ).

Габаритные размеры, мм-2300×900×500. Масса, не более, кг – 390.
