Датчик термокаталитический (термохимический) ДТХ
Датчик термокаталитический (термохимический) ДТХ предназначен для измерения
концентрации горючих газов в составе газоанализаторов, газосигнализаторов,
основанных на термокаталитическом принципе действия.
В состав датчика входят два термопреобразовательных элемента: ТПЭ-Р, ТПЭ-К.
Основные технические характеристики
| Наименование
параметра |
Единица
измерения |
Численное
значение |
| Чувствительность к метану (при
I=const) |
мВ/% |
35±15 |
| Напряжение питания |
В |
2,75±0,05 |
| Ток потребления |
мА |
48±2 |
| Сопротивление при t=20 °С |
Ом |
10,5±1,5 |
| ТКС |
1/°С |
(3,2–3,9)х10-3 |

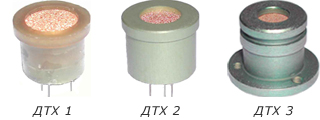

| Исполнение |
|
1. в пластмассовом цилиндрическом
корпусе (ДТХ 1)
2. в металлическом цилиндрическом корпусе (ДТХ 2)
3. в металлическом корпусе с фланцем под винты (ДТХ 3)
с четырьмя гибкими выводами под пайку
|
| Условия эксплуатации |
|
в составе газоаналитических
приборов, работа которых основана на термокаталитическом принципе
действия, в том числе имеющих взрывозащищенное исполнение с уровнем и
видом взрывозащиты РОЕхias I группы применения (ДТХ 1) и 1Ехiad II
группы применения (ДТХ 2, ДТХ 3) |
|
