Зонд ВД-96 Универсальный вихретоковый дефектоскоп / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Зонд ВД-96

Тип:
Универсальный вихретоковый дефектоскоп

ТУ:


Краткое тех. описание:
Универсальный вихретоковый дефектоскоп Зонд ВД-96 предназначен для обнаружения трещин, коррозии, несплошностей на поверхности объекта контроля и приповерхностном слое черных и цветных металлов, выявления мест утонения

Цена Зонд ВД-96:
Уточняйте по телефону или через обратную связь.

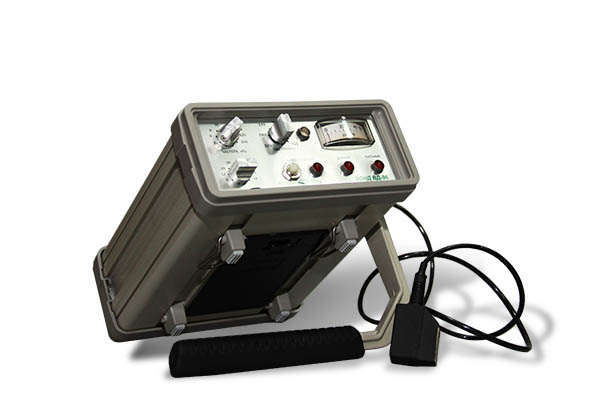

Универсальный вихретоковый дефектоскоп Зонд ВД-96

Универсальный вихретоковый дефектоскоп Зонд ВД-96 предназначен для обнаружения трещин, коррозии, несплошностей на поверхности объекта контроля и приповерхностном слое черных и цветных металлов, выявления мест утонения.


Области применения Зонд ВД-96:
• Выявление коррозионных поражений трубопроводов под слоем изоляции.
• Выявление трещин в компрессорном оборудовании, резьбовых соединениях насосов.
• В железнодорожном транспорте — для выявления закалочных трещин после термообработки поверхностей качения ко¬лесных пар
• Энергетика — контроль корпусного оборудования и трубопроводов на наличие трещин и коррозии. Контроль деталей турбин и труб теплообменников
• Авиационная техника — выявление коррозионных поражений под обшивкой планера, выявление трещин вокруг заклёпок, на лопатках турбин и т.д.


Особенности Зонд ВД96:
• Высокая чувствительность как к маленьким поверхностным, так и к более крупным подповерхностным трещинам и коррозионным поражениям под слоем немагнитного металла до 7 мм, например, через металлические обшивки.
• Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.) толщиной до 10 мм.
• Возможность контроля сварных швов и шероховатых поверхностей, в том числе под слоем различных загрязнений, масел, окалины, ржавчины и т. д. без предварительной подготовки.
• Возможность использования различных типов вихретоковых преобразователей
• Автоматическая отстройка от мешающих факторов.
• Ступенчатая регулировка чувствительности (усиления)


Особенности принципа действия Зонд ВД96:
Задача равновероятного выявления мелких поверхностных трещин и более грубых трещин под слоем диэлектрика или металла была решена за счет применения принципиально нового универ¬сального ВТП. Принцип его действия заключается в создании двух вза¬имно уравновешенных систем вторичных электромагнитных полей, воздействующих на систему измерительных катушек. При взаимодейст¬вии с поверхностными точечными дефектами считываются искажения вторичного электромагнитного поля под влиянием деформации контуров вихревого тока, которые затухают на расстоянии Z = (5...10)*h, где h - глубина дефекта. При взаимодействии с длинными поверхност¬ными трещинами или с объемными подповерхностными - происходит смещение контуров вихревых токов, что приводит к нарушению равно¬весия их электромагнитного взаимодействия с измерительной системой ВТП.


Построенный в соответствии с данным принципом ВТП не реагирует на изменение электромагнитных свойств металла, плавное изменение его толщины и вариацию рабочего зазора. При этом обеспечивается выяв¬ление мелких поверхностных дефектов в полосе сканирования 10 мм при одновременном выявлении подповерхностных дефектов.


Зонд ВД-96 имеет систему амплитудно-фазовой автокомпенсации, которая позволяет отстраиваться от влияния вариации некон¬тролируемых параметров, например, перекосов универсального ВТП, что необходимо при контроле неровных поверхностей, позволяет также обеспечить селективную чувствительность к заданному типу дефектов, например, не реагировать на риски, царапины и выбоины на поверхности при выявлении подповерхностных дефектов. Система автокомпенсации необходима для установки нуля перед кон¬тролем в статическом режиме, когда регистрируемые сигналы не зависят от скорости сканирования.

Технические характеристики Зонд ВД-96:

Параметр Значение
Шерховатость контролируемой поверхности Не более RZP, где Р составляет не более 70% от минимальной глубины трещины, подлежащей выявлению
Скорость сканирования До 0,5 м/с
Максимальная глубина залегания дефектов в магнитных /немагнитных материалах 1 мм / 8мм
Диапазон рабочих температур -5...40, ° С
Питание 6 элементов типа АА / 220 В
Непрерывное время работы от одного комплекта батарей Не менее 40 ч.
Рабочие частоты 1 ,2, 4, 8, 32, 64,125, 250 кГц
Индикация обнаружения дефекта Стрелочная, звуковая и световая
Габаритные размеры электронного блока 180х130х55
Масса 1 кг
Диапазон регулировки входного усиления От 0 до 54дБ с шагом 6дБ
Диапазон изменения фазы вектора 0 - 359 град
Фильтр НЧ 1 кГц
Типы преобразователей Дифференциальный, абсолютный
Амплитуды выходного напряжения 2 В

Базовая комплектация Зонд ВД96:
• Электронный блок ЗОНД ВД-96
• Элементы АА – 6 шт.
• Сетевой адаптер с кабелем
• УВТП-10х30 – универсальный вихретоковый преобразователь (рабочая поверхность 10 х 30 мм)
• ВТП-103 – вихретоковый преобразователь карандашного типа
• Кабель соединительный РС-50 -2 шт. для подключения к осциллографу
• Чехол
• Сумка для транспортировки


Дополнительные комплектующие для Зонд ВД96:
Преобразователи:
• УВТП-7х20 - универсальный вихретоковый преобразователь для выявления трещин и коррозионных поражений в магнитных и немагнитных металлах. Преобразователь имеет износостойкий протектор из нержавеющей стали. Диапазон рабочего зазора до 6мм. Работа на поверхностях с малой кривизной
• КВТП-2х4 - карандашный вихретоковый преобразователь для выявления дефектов в труднодоступных местах. Рабочий зазор до 3 мм.
• ПН-15А – специализированный вихретоковый преобразователь предназначен для контроля плоских, конических и цилиндрических поверхностей валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
• ПН-15Б - специализированный вихретоковый преобразователь предназначен для контроля галтелей и проточек на конических и цилиндрических поверхностях валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
• ПН-15В - специализированный вихретоковый преобразователь предназначен для контроля резьбовых поверхностей валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96


Кабели и ПО:
• Кабель для связи с ПК в режиме комплексной плоскости
• ПО для работы в режиме комплексной плоскости на ПК


Контрольные образцы для Зонд ВД-96
• Контрольный образец В-1 - предназначен для определения работоспособности и пороговой чувствительности вихретоковых дефектоскопов при контроле валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
• Контрольный образец ОСП-20х70х6-Аl (алюминий; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-20х70х6-Бр (бронза; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-20х70х6-Fe (сталь; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-20х70х6-СтНМ (сталь нерж; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-20х70х6-Ti (титан; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-25х150х6-Аl (алюминий; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-25х1500х6-Fe (сталь; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
• Контрольный образец ОСП-25х1500х6-Бр (бронза; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
