ТКМ-359М Динамический твердомер / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТКМ-359М

Тип:
Динамический твердомер

ТУ:


Краткое тех. описание:
Динамический твердомер ТКМ-359М - предназначен для оперативного измерения твердости металлов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности

Цена ТКМ-359М:
Уточняйте по телефону или через обратную связь.

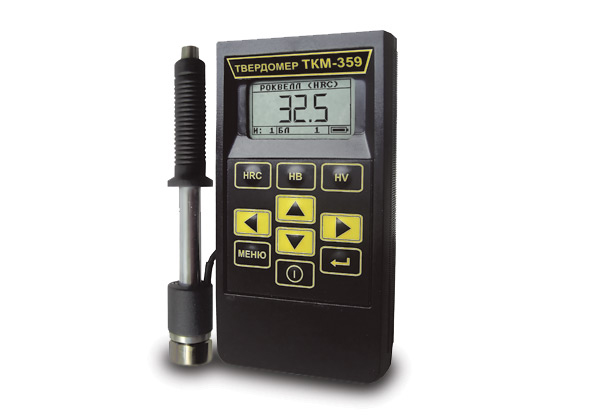

Динамический твердомер ТКМ-359М

Динамический твердомер ТКМ-359М - предназначен для оперативного измерения твердости металлов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности.
Твердомер ТКМ-359 реализует измерения в основных, стандартизованных в России шкалах твердости - HB, HRC, HV, а также шкалах HRA, HRB, HSD и предел прочности на разрыв (пересчет по ГОСТ 22761-77 для сталей перлитного класса). Внесен в госреестр средств измерений.


Особенности твердомера:


• контроль в труднодоступных местах, при различной ориентации преобразователя
• уникальный испытательный индентор обеспечивает ресурс работы датчика - более чем 250 000 измерений
• малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности
• оснащение дополнительными сменными датчиками и позиционирующими насадками расширяет номенклатуру контролируемых изделий и увеличивает точность измерений
• твердомер отлично подходит для работы как в цеховых и лабораторных, так и полевых условиях
• механизм взвода пружины не требующий дополнительных приспособлений обеспечивает повышенную производительность контроля
• оперативная корректировка показаний прибора по одной или двум образцовым мерам твердости
• оперативное создание дополнительных индивидуальных калибровок, с использованием не более чем двух контрольных образцов (режим "обучение")
• создание пользователем дополнительных собственных шкал
• гибкая организация памяти для записи результатов измерений
• графический ЖК-дисплей
• интуитивно понятный русский и английский интерфейс


Режимы работы:


• Измерения по основным шкалам - используется для подавляющего большинства случаев применения прибора.
• Измерения с использованием индивидуальных калибровок к основным шкалам - используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
• Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию - используется для решения специальных задач.

Технические  характеристики

Параметр

 Значение

Диапазон измерения



по Роквеллу:

20 - 70 HRC

по Бринеллю:

90- 470 HB

по Виккерсу:

90- 800 HV

Погрешность измерений

по Роквеллу:

2 HRC

по Бринеллю:

в диапазоне 90 - 180 HB

10 HB

в диапазоне 180 - 300 HB

15 HB

в диапазоне 300 - 470 HB

20 HB

по Виккерсу:

в диапазоне 90 - 180 HV

15 HB

в диапазоне 90 - 180 HV

20 HB

в диапазоне 90 - 180 HV

20 HB

Ресурс работы датчика:

250 000 измерений

Число замеров для вычисления среднего значения:

9

Емкость памяти результатов измерений:

64 кБайт

Число дополнительных индивидуальных калибровок (режим "обучение"):

по 5 для каждой шкалы прибора

Число шкал программируемых пользователем:

3

Подсветка дисплея:

настраивается пользователем

Время автоматического выключения прибора:

настраивается пользователем

Питание:

аккумуляторное (возможно использование батареек)

Габариты электронного блока твердомера:

150 х 80 х 30

Масса твердомера:

0,4 кг

Диапазон рабочих температур:

-10 +40 °С

Гарантийный срок эксплуатации:

2 года

Требования к объекту контроля

Изделия массой более 5 килограмм и толщиной более 6 мм.

не требуют дополнительных мероприятий.

Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм.

не требуют дополнительных мероприятий.

Остальные изделия

необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например смазка "ЦИАТИМ")

Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений)

для датчика типа "D" - 3,2 Ra
для датчика типа "G" - 7,2 Ra
для датчика типа "E" - 1,6 Ra

Дополнительные принадлежности

Датчик тип "D"

Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.

Датчик тип "G"

Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности.

Датчик тип "E" (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459)

Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности.

Специализированная насадка к датчику "D"

для облегчения позиционирования датчика на цилиндрических поверхностях (диаметром от 18 мм.)

Комплект поставки

• Электронный блок твердомера с аккумулятором
• Датчик типа "D" (базовый преобразователь)
• Зарядное устройство
• Руководство по эксплуатации (совмещено с паспортом)
• Свидетельство о поверке (или отметка в паспорте)
• Чехол для закрепления твердомера на груди оператора.
• Кабель для подключения к ПК.
• Программное обеспечение для ПК
• Манжета для закрекпления твердомера на руке оператора.
• Ударопрочная сумка для переноски и хранения
