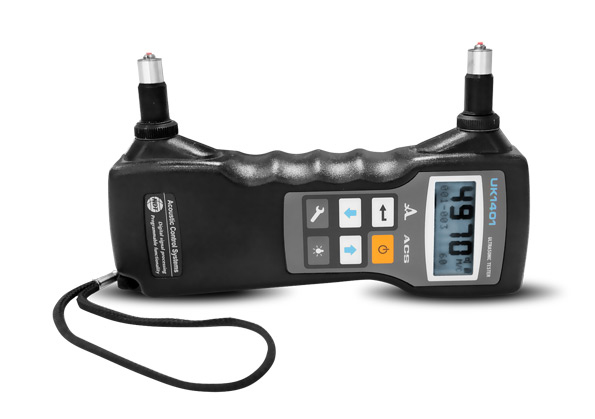

УК1401М ультразвуковой тестер
УК1401М ультразвуковой тестер предназначен для измерения времени и
скорости распространения продольных ультразвуковых волн в твердых материалах при
поверхностном прозвучивании на фиксированной базе с целью определения прочности
и целостности материалов и конструкций.
Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого
ударопрочного пластика, что делает его удобным для работы на объектах.
В корпус тестера УК1401 встроены два преобразователя с сухим точечным контактом,
что дает уникальную возможность вести контроль без применения контактной
жидкости. Кроме того, данные преобразователи износостойкие и не чувствительны к
состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки
поверхности для проведения измерений.
Особенности УК1401
• встроенная система автоматической регулировки усиления (АРУ)
• звуковая индикация приема ультразвуковых сигналов
• возможность документирования результатов измерения. Прибор оснащен
энергонезависимой памятью на 4000 измерений с возможностью сортировки
результатов по группам
• наличие инфракрасного порта для обмена данными с внешним компьютером
• пленочная пятикнопочная клавиатура прибора не даст оператору запутаться в
настройках
• автоматическое выключение питания
Возможности
• определение прочности и целостности бетона. Оценка производится путем
корреляции (построения зависимости) времени и скорости распространения
ультразвуковых волн в материале с его физико-механическими свойствами и
физическим состоянием
• поиск приповерхностных дефектов в бетонных сооружениях по аномальному
уменьшению скорости или увеличению времени прохождения в дефектном месте
• оценка степени анизотропии композитных материалов
• оценка степени созревания бетона при строительстве методом монолитного бетона
и скользящей опалубки
• оценка несущей способности бетонных столбов и опор
• оценка глубины трещины, выходящей на поверхность
• оценка возраста материала при условии изменения его свойств со временем
• оценка пористости и трещиноватости материала
Тех. характеристики
|
Параметр
|
Значение
|
|
Диапазон измерений времени
|
15 - 100 мкс
|
|
Диапазон измерений скорости ультразвука
|
1500 - 9990 м/с
|
|
Диапазон измерений глубины трещин
|
10-50 мм
|
|
Относительная погрешность измерения времени и скорости ультразвука
|
±1%
|
|
Рабочая частота ультразвуковых колебаний
|
50 кГц
|
|
Частота посылок зондирующих импульсов
|
5-20 Гц
|
|
Диапазон рабочих температур
|
от -20°С до +45°С
|
|
Время непрерывной работы
|
100 ч
|
|
Габаритные размеры корпуса
|
200 x 120 x 34 мм
|
|
Длина ультразвуковых преобразователей
|
45 мм
|
|
Масса электронного блока
|
350 г
|
|
Количество запоминаемых результатов
|
4000
|
Комплект поставки
• УК1401М - электронный блок УЗ тестера
• Проверочный образец для УК1401М
• Комплект батарей (3 шт.) АА Alkaline 2,6 Ач
• Внешний адаптер ИК связи
• Компакт диск с документацией и ПО
• Сумка Т14
|
