Протяженные гибкие аноды (ПГА) серия ЭР

Марки ЭР-3, ЭР-4, ЭР-5, ЭР-6, ЭР-7

Электроды серии ЭР изготавливаются под конкретные проекты ЭХЗ и состоят из отрезков проводов токоотдающих для электрохимической защиты, соединенные в заводских условиях с дренажным кабелем. Электроды отличаются по рецептурно-технологическим параметрам и выпускаются на основе каучуков общего и специального назначения в однослойном и/или двухслойном исполнении.

ПГА ЭР-7 (Протяжённые гибкие аноды (ПГА) серия ЭР (электроды резиновые кабельного типа) ЭР-7 «МОДУЛЬ»)

Набор дискретных гибких электродов определенного размера, концы каждого электрода которого соединены кабелем КГН, с подсоединенными в заводских условиях отрезками дренажного кабеля КГН необходимой длины, обеспечивающей подключение модуля к коммутационному шкафу системы ЭХЗ. Модули выпускаются под конкретные проекты ЭХЗ.

Модуль ЭР-7 (ТУ 3435-003-72981239-2009) состоит из отрезков провода токоотдающего для ЭХЗ марок ПАРМ, ПАРМ-2 (ТУ 3555-001-00217053-2006), отрезков соединительного и дренажного кабеля КГН (ТУ 16. К73.05-93), объединенных в заводских условиях.

Модули предназначены для защиты от подземной коррозии днищ резервуаров хранения газа, нефти, бензина, дизельного топлива и др. горюче-смазочных материалов; пожарных емкостей хранения воды, теплообменников, подземных хранилищ утилизации химических производств и т.п.

Количество электродов, их длина в модуле зависит от площади днища защищаемого резервуара и определяется проектом. Длина соединительного кабеля зависит от расстояния до систем коммутации и та кже определяется проектом.

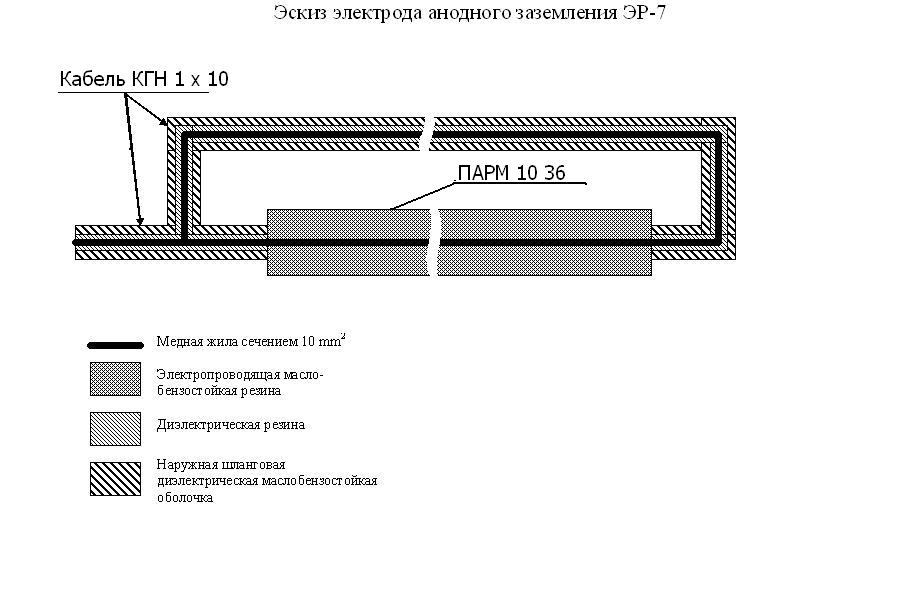

Эскиз модуля ЭР-7

Варианты схем укладки электродов ЭР-7 представлены в Методике «Способы защиты подземных металлических сооружений от коррозии протяженными анодами (ПГА)» (Согласована с Госгортехнадзором России 13.11.2001 г.)

Основные технические характеристики:

^{* Расстояние между электродами при укладке под днищем резервуара задается проектом.}

ПГА ЭР6 (Протяжённые гибкие аноды (ПГА) серия ЭР (электроды резиновые кабельного типа) ЭР-6)

Электрод протяженный гибкий ЭР-6 (ТУ 3435-001-72981239-2009) представляет собой отрезок токоотдающего провода (ТУ 3555-001-00217053-2006) с подсоединенным в заводских условиях дренажным кабелем КГН или КГ (ТУ 16. К73.05-93).

Электроды предназначены для систем токоотдающих элементов анодных заземлений установок катодной защиты металлических конструкций и сооружений от подземной и других видов коррозии, в том числе для защиты морских сооружений.

Основная область применения защита трубопроводного транспорта (магистральные нефтепроводы, газопроводы, продуктопроводы, трубопроводы-водоканалы, водоводы, теплопроводы, нефтеи газоперекачивающие станции и т.п.). Элктроды незаменимы в высокоомных грунтах и в сейсмоопасных зонах.

Исходя из принципа действия и основных технических характеристик, ЭР-6 рекомендуется применять:

• в УКЗ на площадках компрессорных станций в горизонтальной укладке;
• в УКЗ на переходах трубопроводов через водные преграды в горизонтальной укладке;
• при ремонте и реконструкции катодной защиты трубопроводов со сроком эксплуатации не менее 10-15 лет в протяженном заземлении;
• в УКЗ на участках пересечений сети параллельного следования трубопроводов с посторонним трубопроводами любого назначения;
• для обеспечения катодной защиты многониточных систем трубопроводов с различным сроком эксплуатации или различными электрическими характеристиками изоляции;
• в УКЗ на участках трассы трубопроводов с наличием опасности стресс-коррозии;
• в контурах защитных заземлений зданий промышленного назначения;
• в контурах защитных заземлений для локального применения.

Использование ЭР-6 незаменимо при катодной защите трубопроводов на участках трассы с наличием подстилающих скальных горных пород, слоев грунта низкой проводимости или многолетнемерзлого грунта.

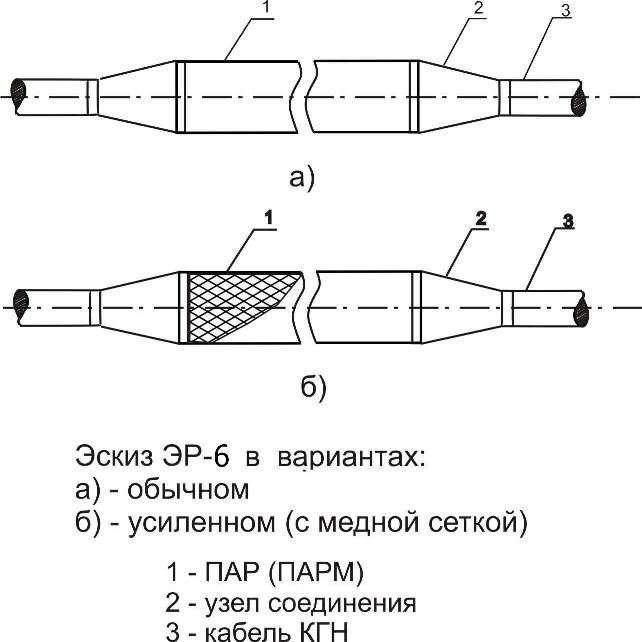

Общий вид электрода ЭР-6

Различные варианты схем укладки электродов ЭР-6 представлены в Методике «Способы защиты подземных металлических сооружений от коррозии протяженными анодами (ПГА)» (Согласована с Госгортехнадзором России 13.11.2001 г.)

Основные технические характеристики:

^{* Для повышения разрывного усилия предусмотрено изготовление жилы с усиливающим полимерным тросом
** Для электродов, предназначенных для защиты тепловых сетей рабочий диапазон температур минус 60 — плюс 100 оС}

ПГА ЭР5 (Протяжённые гибкие аноды (ПГА) серия ЭР (электроды резиновые кабельного типа) ЭР-5 «ГАЗ»)

Глубинный анодный заземлитель ЭР-5 (ТУ 3435-004-72981239-2009) представляет собой отрезок провода токоотдающего марки ПАР (ПАРМ; ПАРТ) (ТУ 3555-001-00217053-2006) с подсоединенным в заводских условиях дренажным кабелем марки КГН или КГ (ТУ 16. К73.05-93).

Выпускается модификация ЭР-5 с секционно подсоединенными отрезками провода токоотдающего марки ПАР (ПАР-М; ПАРТ) через блок совместной защиты.

Электроды предназначены для применения в системе токоотдающих элементов анодных заземлений установок катодной защиты металлических конструкций и сооружений от подземной и других видов коррозии в том числе для защиты морских сооружений.

Основная область применения — защита трубопроводного транспорта (магистральные нефтепроводы, газопроводы, продуктопроводы, трубопроводы-водоканалы, водоводы, теплопроводы, нефте- и газоперекачивающие станции и т.п.). Незаменимы в высокоомных грунтах и в сейсмоопасных зонах.

Наиболее эффективно использовать глубинные анодные заземлители ЭР-5:

• в УКЗ на площадках компрессорных станций;
• в УКЗ на переходах трубопроводов через водные преграды;
• при обустройстве УКЗ на промысловых объектах (скважинах, шлейфах);
• в контурах защитных заземлений для локального применения.

Основные технические характеристики:

ПГА ЭР-3, ЭР-4 «ГИРЛЯНДА» (Протяжённые гибкие аноды (ПГА) серия ЭР (электроды резиновые кабельного типа) ЭР-3; ЭР-4 «ГИРЛЯНДА»)

Набор дискретных гибких электродов параллельно-последовательно соединенных между собой (ТУ 3435-002-72981239-2009).

Электроды ЭР-3 представляют собой отрезки провода токоотдающего для ЭХЗ (ТУ 3555-001-00217053-2006) с подсоединенным в заводских условиях дренажным кабелем КГН или КГ (ТУ 16. К73.05-93).

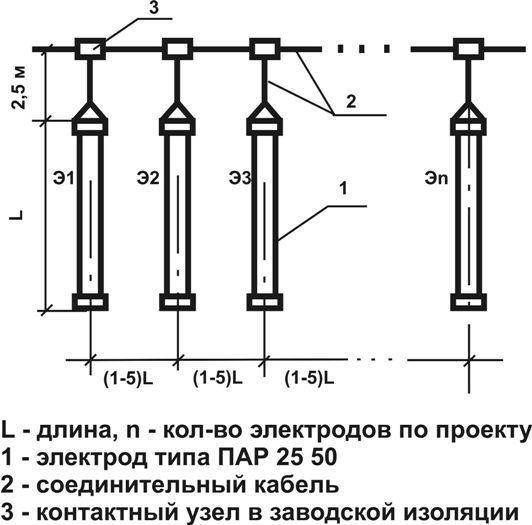

Общий вид гирлянды

Электроды предназначены для систем токоотдающих элементов анодных заземлений установок катодной защиты металлических конструкций и сооружений от подземной и других видов коррозии.

Основная область применения — защита трубопроводного транспорта (нефтепроводы, газопроводы, продуктопроводы, теплопроводы, насосные и компрессорные перекачивающие станции; промплощадки и т.п.). Незаменимы в высокоомных грунтах и в сейсмоопасных зонах.

В зависимости от конструкционных особенностей защищаемого сооружения и электрохимических характеристик грунта возможно применение как в горизонтальном так и в вертикальном исполнении.

Основные технические характеристики:

^{* Расстояние между электродами задается проектом}
