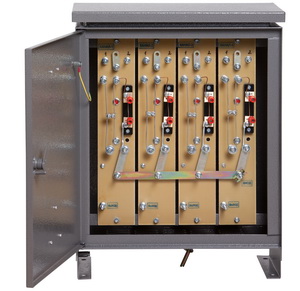

Блок диодно-резисторный модифицированный БДРМ
Предназначен для одновременной защиты от электрохимической коррозии до 4-х
гальванически не связанных между собой подземных металлических
сооружений. БДРМ работает совместно с выпрямителем для катодной защиты
и обеспечивает катодную защиту сооружений путем установки тока защиты для
каждого из объектов в зависимости от состояния их изоляции, а также может
использоваться в качестве поляризованного дренажа.
Область применения
Предприятия нефтяного, газового, химического, энергетического и других
промышленных комплексов. Предприятия коммунального хозяйства. Различные
организации, эксплуатирующие оборудование для катодной защиты подземных
металлических сооружений от электрохимической коррозии.
Конструктивные особенности БДРМ
- Расширенная номенклатура блоков.
- Возможность плавной регулировки каналов.
- Удобство и высокая скорость работ при обслуживании.
- Установка защитного тока в каждом канале выполняется одним
замыкателем.
- Возможность параллельного соединения каналов многоканальных
блоков для увеличения суммарного номинального и максимального
тока.
- Возможность последовательного соединения каналов
многоканальных блоков для увеличения суммарного электрического
сопротивления каналов.
- Возможность создания неполяризованных каналов и каналов
обратной проводимости тока.
- Эффективная защита БДРМ 10, БДРМ 25, БДРМ 50 от атмосферных
(грозовых) перенапряжений.
- Наличие исполнений блоков (И, ТИ, АИ) с встроенным
амперметром для непосредственного измерения защитных токов,
протекающих через каналы к сооружениям.
- Возможность подключения к системам телемеханики (исполнения
Т, ТИ) для измерения:
- защитных токов, протекающих
через каналы к сооружениям;
- защитных потенциалов
на сооружениях.
- Наличие исполнений блоков (А, АИ) с каналами «прямой»
проводимости для использования, например:
- в качестве поляризованных
дренажей;
- для соединения многозвенных
анодных заземлений
и выравнивания токов
от отдельных звеньев.
- Возможность установки блоков:
- на плоское горизонтальное
основание;
- на плоское вертикальное
основание;
- на контрольно-измерительные
пункты (КИПЫ)
- на опоры линий
электропередач.
- Эксплуатация на открытом воздухе и в укрытиях.
- Стабильная работа в климатических зонах в широком диапазоне
температур окружающей среды от минус 45°С до +45°С
- Длительный срок службы: до 20 лет
Технические характеристики БДРМ
Основные параметры и размеры блоков
| № п/п |
Наименование
показателей |
БДЗ-10-1
БДР-10-1
БДРМ-10-1 |
БДЗ-10-2
БДР-10-2
БДРМ-10-2 |
БДЗ-10-3
БДР-10-3
БДРМ-10-3 |
БДЗ-10-4
БДР-10-4
БДРМ-10-4 |
| 1. |
Количество независимых каналов |
1 |
2 |
3 |
4 |
| 2. |
Номинальный ток каждого канала, А, не менее |
6 |
| 3. |
Максимальный ток каждого канала, А, не менее |
10 |
| 4. |
Сопротивление регулировочных резисторов, Ом |
0,095 |
| 5. |
Диапазон регулирования сопротивления каждого
канала, Ом |
От 0 до 0,3±0,04 |
| 6. |
Количество ступеней регулирования каждого
канала |
2 |
| 7. |
Габаритные размеры, не более, мм |
550×200×220 |
550×250×220 |
550×400×220 |
550×400×220 |
| 8. |
Масса, кг не более |
8 |
10 |
15 |
16 |
| № п/п |
Наименование
показателей |
БДЗ-25-1
БДР-25-1
БДРМ-25-1 |
БДЗ-25-2
БДР-25-2
БДРМ-25-2 |
БДЗ-25-3
БДР-25-3
БДРМ-25-3 |
БДЗ-25-4
БДР-25-4
БДРМ-25-4 |
| 1. |
Количество независимых каналов |
1 |
2 |
3 |
4 |
| 2. |
Номинальный ток каждого канала, А, не менее |
15 |
| 3. |
Максимальный ток каждого канала, А, не менее |
25 |
| 4. |
Сопротивление регулировочных резисторов, Ом |
0,08 |
| 5. |
Диапазон регулирования сопротивления каждого
канала, Ом |
От 0 до 0,24±0,04 |
| 6. |
Количество ступеней регулирования каждого
канала |
3 |
| 7. |
Габаритные размеры, не более, мм |
550×200×220 |
550×250×220 |
550×400×220 |
550×400×220 |
| 8. |
Масса, кг не более |
9 |
11 |
16 |
18 |
| № п/п |
Наименование
показателей |
БДЗ-50-1
БДР-50-1
БДРМ-50-1 |
БДЗ-50-2
БДР-50-2
БДРМ-50-2 |
БДЗ-50-3
БДР-50-3
БДРМ-50-3 |
БДЗ-50-4
БДР-50-4
БДРМ-50-4 |
| 1. |
Количество независимых каналов |
1 |
2 |
3 |
4 |
| 2. |
Количество модулей |
2 |
4 |
6 |
8 |
| 3. |
Номинальный ток каждого канала, А, не менее |
30 |
| 4. |
Максимальный ток каждого канала, А, не менее |
50 |
| 5. |
Сопротивление регулировочных резисторов, Ом |
0,05 |
| 6. |
Диапазон регулирования сопротивления каждого
канала, Ом |
От 0 до 0,12±0,04 |
| 7. |
Количество ступеней регулирования каждого
канала |
3 |
| 8. |
Габаритные размеры, не более, мм |
550×200×220 |
550×250×220 |
550×600×220 |
550×700×220 |
| 9. |
Масса, кг не более |
11 |
18 |
21 |
22 |

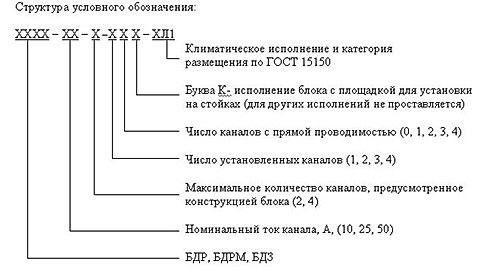

Типоисполнения БДРМ
| Типоисполнение
БДРМ 10 |
Типоисполнение
БДРМ 25 |
Типоисполнение
БДРМ 50 |
| БДРМ-10-4-30-УХЛ1 |
БДРМ-25-4-30-УХЛ1 |
БДРМ-50-1-10-УХЛ1 |
| БДРМ-10-4-31-УХЛ1 |
БДРМ-25-4-31-УХЛ1 |
БДРМ-50-1-11-УХЛ1 |
| БДРМ-10-4-32-УХЛ1 |
БДРМ-25-4-32-УХЛ1 |
|
| БДРМ-10-4-33-УХЛ1 |
БДРМ-25-4-33-УХЛ1 |
| БДРМ-10-4-40-УХЛ1 |
БДРМ-25-4-40-УХЛ1 |
| БДРМ-10-4-41-УХЛ1 |
БДРМ-25-4-41-УХЛ1 |
| БДРМ-10-4-42-УХЛ1 |
БДРМ-25-4-42-УХЛ1 |
| БДРМ-10-4-43-УХЛ1 |
БДРМ-25-4-43-УХЛ1 |
| БДРМ-10-4-44-УХЛ1 |
БДРМ-25-4-44-УХЛ1 |
| БДРМ-10-2-10-УХЛ1 |
БДРМ-25-2-10-УХЛ1 |
| БДРМ-10-2-11-УХЛ1 |
БДРМ-25-2-11-УХЛ1 |
| БДРМ-10-2-20-УХЛ1 |
БДРМ-25-2-20-УХЛ1 |
| БДРМ-10-2-21-УХЛ1 |
БДРМ-25-2-21-УХЛ1 |
| БДРМ-10-2-22-УХЛ1 |
БДРМ-25-2-22-УХЛ1 |
| БДРМ-10-2-10-K-УХЛ1 |
БДРМ-25-2-10-K-УХЛ1 |
| БДРМ-10-2-11-K-УХЛ1 |
БДРМ-25-2-11-K-УХЛ1 |
| БДРМ-10-2-20-K-УХЛ1 |
БДРМ-25-2-20-K-УХЛ1 |
| БДРМ-10-2-21-K-УХЛ1 |
БДРМ-25-2-21-K-УХЛ1 |
| БДРМ-10-2-22-K-УХЛ1 |
БДРМ-25-2-22-K-УХЛ1 |
