Устройство катодной защиты высоковольтное УКЗВ (МЭХЗВ)
Устройства катодной защиты распределительные высоковольтные моделей УКЗВ
и МЭХЗВ предназначены для защиты от электрохимической коррозии. Защищаемые
объекты: металлические трубопроводы (нефтепроводы, газопроводы) и сооружения,
находящиеся как на земле, так и подземного типа.
Для электропитания систем УКЗВ, МЭХЗВ используются сети переменного тока
напряжением 6 и 10 киловольт, частотой 50 Герц. Подвод питания от линий
электропередач к УКЗВ и МЭХЗВ выполняется посредством воздушного ввода
и разъединителя. Используются кабельные выводы линий постоянного тока.
Условия эксплуатации УКЗВ
Устройства УКЗВ, МЭХЗВ разработаны для использования и применения в условиях
открытой атмосферы, с рядом ограничений технических параметров эксплуатации:
- высота над уровнем моря не должна составлять более
1000 метров;
- допустимый диапазон температур окружающей среды (рабочий
диапазон изделия) в случае исполнения У1 — от −45
до +45 градусов Цельсия;
- допустимый диапазон температур окружающей среды (рабочий
диапазон изделия) в случае исполнения УХЛ1 — от −60
до +40 градусов Цельсия;
- допустимая влажность при температуре +15 градусов Цельсия
не должна составлять более 80%.

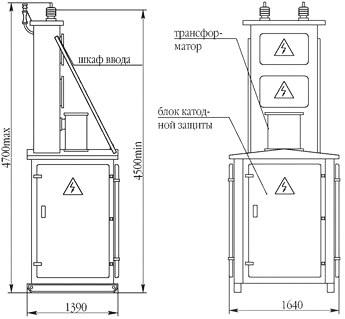

УКЗВ устройства
Дополнение: эксплуатация изделий УКЗВ, МЭХЗВ при высотах над уровнем моря
более 1000 метров разрешена только при строгом соблюдении нормативов ГОСТ
15150-69, ГОСТ
12434-83, ТУ3414-049-32574607-2006.
Ограничения на использование УКЗВ
Не допускается эксплуатация систем УКЗВ, МЭХЗВ в условиях постоянной тряски,
вибрации, ударов, других аналогичных механических воздействий. Обеспечение
нормального функционирования устройств в условиях отрицательных температур
окружающего воздуха выполняется посредством терморегуляторов и нагревателей.
Защитный обогрев счетчика необходимо проводить при температуре ниже −50 градусов
Цельсия, термообогрев отсеков — при температуре ниже −25 градусов Цельсия.
Технические характеристики устройства УКЗВ, МЭХЗВ
| Параметры |
Значение * |
| Мощность силового трансформатора, кВА |
6,3; 10 |
| Номинальное напряжение на стороне высокого
напряжения, кВ |
6(10) |
| Номинальное напряжение на стороне низкого
напряжения, кВ |
0,23 |
| Номинальный ток отключения, кА |
8(12,5) |
| Ток термической стойкости / время его
действия, кА/с |
8(12,5) / 1 |
| Ток динамической стойкости, кА |
21(32) |
| Номинальное напряжение питания
вспомогательных цепей, В |
~220 |
| Уровень / вид изоляции |
б / комбинированная |
| Наличие изоляции токоведущих частей (наличие
изоляции шин в РУНН) |
c частично изолированными шинами |
| Условия обслуживания главных цепей |
одностороннее |
| Условия обслуживания вспомогательных цепей
внутри отсека |
одностороннее |
| Степень защиты оболочки по ГОСТ 14254 |
IP43, IP54 |
| Количество блоков катодной защиты |
1; 2; 3; 4 |
| Мощность блока катодной защиты, кВт |
0,6; 1,0; 2; 3; 5 |
| Диапазоны регулировки выходных параметров
БКЗ: напряжение, В/сила защитного тока, А *** |
12...96/10...100 |
* Допускается изменение технических характеристик при условии проведения
типовых испытаний.
** Допускается использование для работы
на высоте над уровнем моря более 1000 м при соблюдении требований ГОСТ
15150-69,
ГОСТ 1516.1-76, ГОСТ 8024-90.
*** Тип анодного заземлителя определяет
заказчик.
Производство ООО "Завод нефтегазовой аппаратуры Анодъ" (Корпорация ПСС www.pss.ru)
|
