Протекторы магниевые ПМ 15-80, ПМ 12-80

Протекторную защиту рекомендуется применять для трубопроводов, проложенных в грунтах высокой коррозийной ответственности (по ГОСТ 9.602-89, ГОСТ Р 51164-98 — взамен ГОСТ 25812-83) в зонах опасного воздействия блуждающих токов, а также в грунтах, в которых обнаружены коррозионные поражения внешней поверхности трубы.

Первоочередными объектами для подключения к системе протекторной защиты являются трубопроводы или участки трубопроводов:

• в местах с ранимой экологией, где порывы недопустимы;
• в болотистых и других труднодоступных метах, где оперативное обнаружение и ликвидация порывов затруднены;
• на переходах через водоемы, железные дороги, автомагистрали;
• располагающиеся на территории промышленных предприятий.

Разнообразие условий грунта, параметров трубопроводов и состояния наружного изоляционного покрытия диктует необходимость применения различных схем протекторной защиты с целью минимизировать затраты при заданной эффективности.

По сравнению с типовыми, протектор 15-80 имеет следующие преимущества:

• возможность работы протяженного протектора в грунтах с высоким сопротивлением (более 50 Ом/м);
• большее поле защиты, создаваемое одним протектором;
• удобство установки (в траншею параллельно трубопроводу);
• отсутствие аналогов в России;
• удобство пакетирования и транспортировки.

Необходимо отметить высокую эффективность защиты днищ резервуаров от грунтовой коррозии. Коэффициент полезного действия протектора ПМ 15-80, по данным ООО ’Протектор’ г. Бугульма, составляет 95%. На сегодняшний день 94 резервуара в АО ’Татнефть’ защищено магниевыми протекторами ПМ 15-80.

Стоимость установки протекторной защиты не превышает 5% от общей стоимости всего трубопровода. Однако, на сегодняшний день, это один из наиболее технологичных способов защиты от коррозии стальных частей трубопроводов.

Данные предоставлены ООО «Протектор», г. Бугульма.

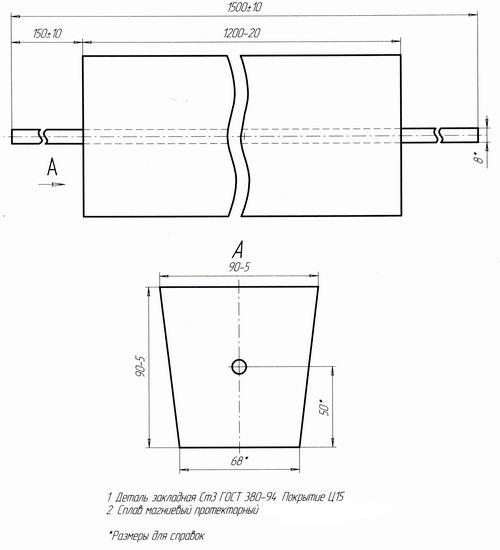

Чертежи

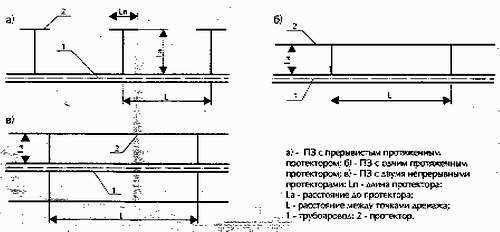

Протяженный протектор укладывается вдоль трубопровода в одну траншею. Существует три схемы установки протекторной защиты для ПМ 15-80:

• с прерывистым протяженным протектором;
• с одним непрерывным протектором;
• с двумя непрерывными протекторами.

(Разработчик — ТатНИПИ нефть)

ТатНИПИнефть разработана схема протекторной защиты днищ вертикальных стальных резервуаров типа РВС, любого назначения, от грунтовой коррозии.

Протекторная защита днища РВС осуществляется с помощью протекторных групп, равномерно размещенных по окружности радиусом на 3-5 м больше, чем радиус РВС. Протекторные стержни в группах размещают вертикально в шурфах. Для защиты днищ РВС могут быть использованы как ПМ 15-80, так и ПМ 10У и ПМ 20У.
