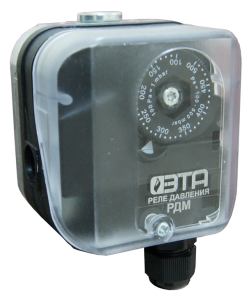

РДМ РЕЛЕ ДАВЛЕНИЯ МЕХАНИЧЕСКОЕ

Рисунок27

НАЗНАЧЕНИЕ

Для контроля давления газа и воздуха (избыточного, разрежения (вакуумметрического) и дифференциального давления) в различных промышленных установках — в системах сжигания топлива, вентиляции и кондиционирования воздуха или других отраслях.

Осуществляют контроль давления и производят замыкание, размыкание или переключение контактов электрических цепей при достижении установленной точки срабатывания.

Точка срабатывания настраивается с помощью шкалы ручного колесика.

Применение

Контроль безопасности при понижении/повышении давления газа и воздуха

  • Контроль избыточного давления
  • Контроль дифференциального давления
  • Контроль разрежения

ПРИНЦИП ДЕЙСТВИЯ

Реле давления срабатывают в случае отклонения давления в ту или иную сторону от настроенного значения. При достижении настроенного значения срабатывает микропереключатель, который имеет конструкцию переключающегося контакта.

Давление срабатывания настраивается при помощи ручного колесика.

Диапазон настройки

Модель

Предел измерений, мбар Максимальное давление, мбар

Максимальная перегрузочная способность, бар*

РДМ-6 0.4 – 6

±600

2

РДМ-10 1 — 10
РДМ-50 2.5 – 50
РДМ-150 30 – 150
РДМ-500 100 — 500
*Кратковременно <15мин.

РДМ-6

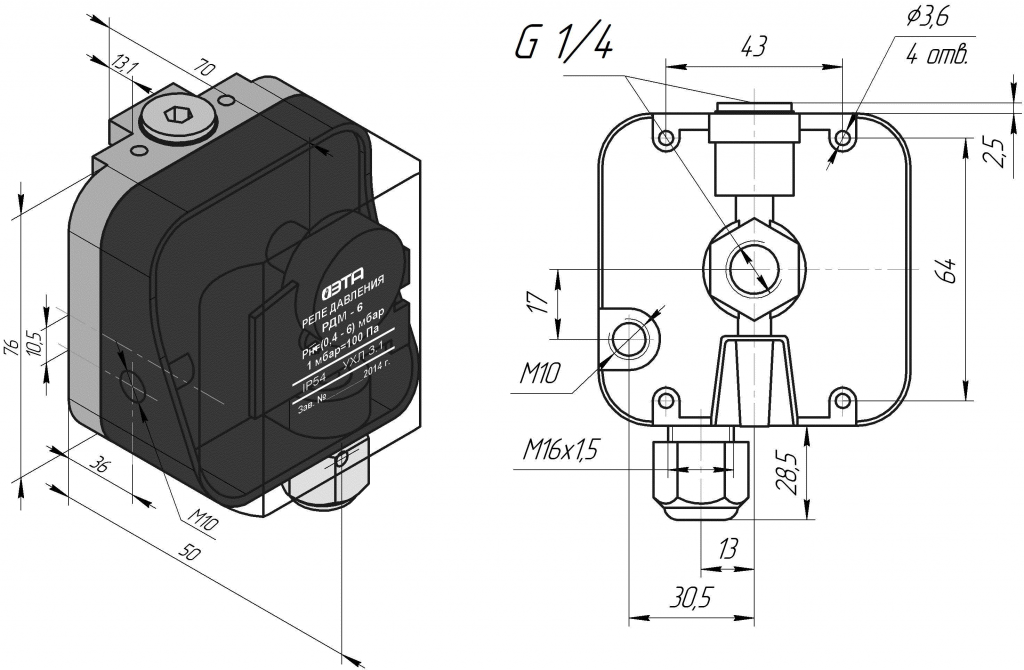

Габаритные и присоединительные размеры РДМ

Вид измеряемого давления Измеряемая среда
Избыточное давление Газ, воздух, топочные и дымовые газы
Разрежение
Дифференциальное давление Воздух, топочные и дымовые газы
Точность настройки ±15%
Температура эксплуатации и рабочей среды от  -15 ÷ +80°C
Температура хранения и транспортировки от -40 ÷ +80°C
Степень защиты IP 54
Электроподключение кабельный ввод M16 x 1.5
Размеры  76*76*70мм
Вес 0,35кг

Коммутируемые напряжения

Коммутируемые токи, А

нагрузка активная

нагрузка индуктивная, сosj=0,6

220В, 50Гц мин:  0,01макс:     2 min: 0,01max:     1
24В; 48Впостоянный ток мин: 0,01макс:    1 min: 0,01max:  0.5

ИСПОЛЬЗОВАНИЕ

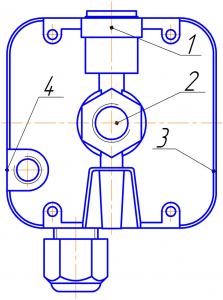

Рисунок29

Измерение избыточного давления— например, для контроля мин/макс давления газа или воздуха.

  • Избыточное давление замеряется в нижней мембранной камере через порт 1 или 2. Верхняя мембранная камера вентилируется через порты 3 или 4.

Измерение вакуумметрического давления (разрежения)  - например, при контроле давления перед дымососом.

  • Отрицательное давление замеряется в верхней мембранной камере через порт 3 или 4. Нижняя мембранная камера вентилируется через порты 1 или 2.

Измерение дифференциального давления—например, для контроля наличия расхода воздуха в целях обеспечения безопасности или для контроля работы фильтров или вентиляторов.

  • большая абсолютная величина давления подводится к порту 1 или 2, более низкая к порту 3 или 4. Остальные порты должны быть герметично заглушены

Монтаж и электрическое подключение

Производить только при отсутствии давления в магистрали и обесточенном электропитании схемы. После монтажа РДМ на объекте и подачи давления проверить герметичность  пневматических соединений обмыливанием.

Электрическое подключение медным 3-х жильным кабелем с сечением  от 0,5 до 1,5 кв. мм; провод заземления 1,5 кв.мм. также провести через гермоввод и подключить к клемме «Земля» — рекомендуется многожильный провод  желто-зеленого цвета.

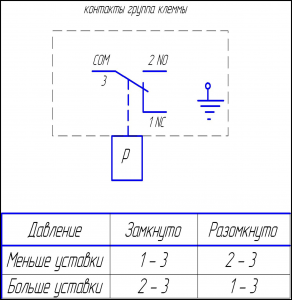

Рисунок30

Заказать РДМ Реле давления механическое
