ФД-103-С


Сделать заказ >>>

 Поиск в каталоге:

ФД-103-С Фотодатчик сигнализирующий / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ФД-103-С

Тип:
Фотодатчик сигнализирующий

ТУ:


Краткое тех. описание:
Контроль факела горелок котлов, промышленных печей, теплогенераторов

Цена ФД-103-С:
Уточняйте по телефону или через обратную связь.

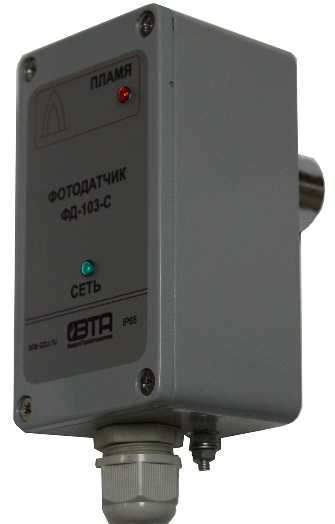

ФОТОДАТЧИК СИГНАЛИЗИРУЮЩИЙ ФД-103-С

ФД-103-С

НАЗНАЧЕНИЕ

Контроль факела горелок котлов, промышленных печей, теплогенераторов.

Преобразование пульсации потока инфракрасного излучения и выдачи релейного сигнала («переключающиеся сухие контакты») наличия/отсутствия пламени основной горелки в схему защиты котла или установки с целью перекрытия подачи топлива на горелочные устройства в случае отсутствия пламени.

ПРЕИМУЩЕСТВА

  • Релейный выходной сигнал.
  • Высокая чувствительность—подходит для горелок любой мощности.
  • Ударопрочный алюминиевый корпус

ПРИМЕНЕНИЕ

Котлы, печи, топливосжигающие установки любой мощности. Все типы газовых и жидкотопливных горелочных устройств, кроме случаев излучения раскаленных поверхностей нагрева (эффект светлой топки).

ПРИНЦИП ДЕЙСТВИЯ

  • Фотоприемник осуществляет преобразование потока ИК спектра оптического излучения пламени в электрический сигнал. Усилитель сигнала пламени преобразует этот сигнал в релейные контакты.
  • Для регулировки чувствительности пламени предусмотрен регулятор «Усиление» в виде переменного резистора, расположенного на печатной плате.
  • На лицевой панели расположен светодиодный индикатор «ПЛАМЯ», сигнализирующий о наличии пламени, и индикатор «СЕТЬ», сигнализирующий о наличии питания фотодатчика.
  • На корпусе расположен светодиодный индикатор «ПЛАМЯ», сигнализирующий о наличии пламени, и индикатор напряжения питания «СЕТЬ».
Технические характеристики
Входной сигнал ИК излучение сжигаемого топлива
Напряжение питания, В /Частота, Гц 220-230, В/50-60, Гц
Потребляемая мощность < 0,3 ВА
Сигнализация о наличии контролируемого пламени/Выходной сигнал светодиодный индикатор и 2 группы переключающихся изолированных контактов реле
Допустимая нагрузка на контакты реле 220В, 50Гц/ ток, не более 2А
Время срабатывания, не более-при появлении пламени-при погасании пламени 1 сек2 сек
Температура окружающего воздуха - 20…+60 °С
Степень защиты по ГОСТ 14254–96 IP65
Климатическое исполнение по ГОСТ 15150-69 УХЛ 2.1
Габаритные размеры 80х125х58 мм.
Масса прибора, не более 0,6 кг.

ФД-103-С

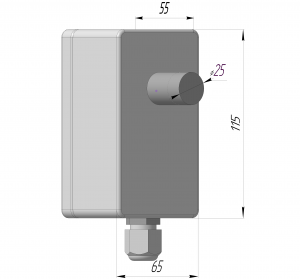

Габаритные размеры

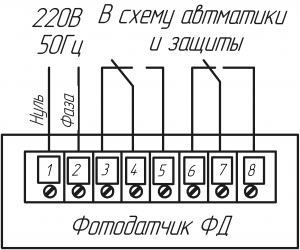

схемы подключений ФД-С-03

Схема подключений
