NOVOTEST Т-УД2


Сделать заказ >>>

 Поиск в каталоге:

NOVOTEST Т-УД2 Комбинированный универсальный твердомер / Измерения силы, твердости, силы тяжести / Измерения механических величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
NOVOTEST Т-УД2

Тип:
Комбинированный универсальный твердомер

ТУ:


Краткое тех. описание:
Комбинированный универсальный твердомер NOVOTEST Т-УД2 - это модифицированная версия твердомера Т-УД1

Цена NOVOTEST Т-УД2:
Уточняйте по телефону или через обратную связь.

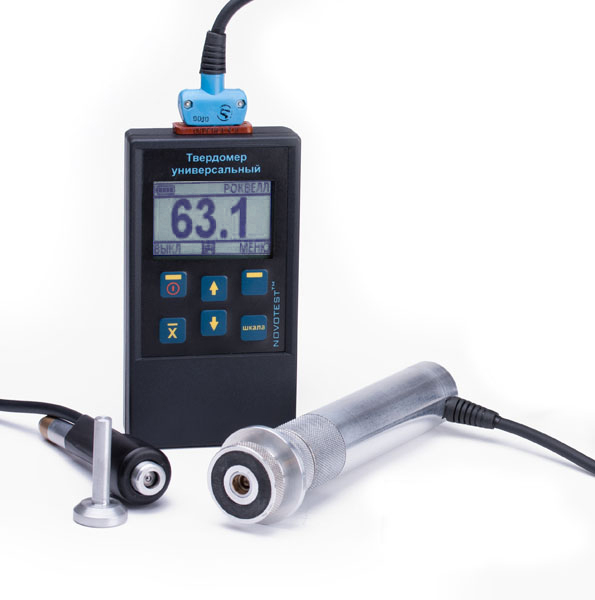

Комбинированный универсальный твердомер NOVOTEST Т-УД2

Регистрационный номер в Государственном реестре средств измерения РФ № 57858-14

Твердомер комбинированный Т-УД2

Комбинированный универсальный твердомер NOVOTEST Т-УД2 - это модифицированная версия твердомера Т-УД1 - модели начального уровня в линейке твердомеров NOVOTEST.

Такой твердомер использует в своей работе два способа измерения: ультразвуковой контактный импеданс (UCI) и динамический (Либа). У пользователя есть возможность с помощью одного и того же прибора контролировать практически любые изделия из металлов и их сплавов практически без ограничения по массе, структуре, конфигурации, степень термической и механической обработки объекта контроля.

НАЗНАЧЕНИЕ:

Измерение твердости:

  • черных и цветных металлов
  • чугуна и различных сплавов

По следующим шкалам:

  • Роквеллу в диапазоне 20-70 HRC
  • Бринеллю в диапазоне 90-450 HB
  • Виккерсу в диапазоне 230-940 HV

Кроме того, существует возможность измерять предел прочности на растяжение объектов на основе углеродистых сталей перлитного класса, что позволяет сделать возможным автоматический пересчёт со шкалы Бринелля (HB) в соответствии с ГОСТ 22791-77.

Также, комбинированный твердомер NOVOTEST Т-УД2 имеет пользовательский режим калибровки и набор шкал для него. Таким образом, есть возможность измерения твердости металлов, отличающихся от сталей по своим свойствам (чугун, медь, бронза, нержавеющая сталь).

ОСОБЕННОСТИ:

  • два датчика в комплекте (ультразвуковой и динамический датчики) - возможность измеренияия твердости практически любых изделий
  • масса исследуемого изделия практически не имеет ограничений (ультразвуковой датчик)
  • измерение твердости изделий, имеющих крупнозернистую структуру, выполненных из чугуна, нержавеющей стали и других (динамический датчик)
  • возможность оценить степень поверхностной термической обработки и ее качество (ультразвуковой датчик)
  • контроль твердости возможен даже в тех случаях, когда поверхность плохо подготовлена (динамический датчик)
  • возможность измерения твердости таких малоразмерных деталей, как болты, винты и различный крепеж (ультразвуковой датчик)
  • прибор не имеет ограничений для контроля твердости изделий (масса, структура, конфигурация, степень термической и механической обработки)
  • графический индикатор с подсветкой
  • наличие различных пользовательских шкал для калибровки
  • возможность самостоятельной калибровки прибора пользователем по 1 и 2 точкам (образцам)
  • автоматическое распознавание прибором подключенного датчика
  • наличие индикатора заряда батареи твердомера
  • питание прибора от стандартных аккумуляторов типа АА, что позволяет заменить их на обычные батарейки при такой необходимости

Отличия от комбинированного твердомера NOVOTEST Т-УД1:

  • морозостойкий дисплей (до -20 градусов Цельсия)
  • встроенная память для сохранения результатов измерений
  • канал связи с компьютером и специализированное программное обеспечение, с помощью которого можно отсылать сохраненные результаты измерений на компьютер для печати отчета или для последующей их обработки
  • обновленное меню

    Твердомер стандартно комплектуется ультразвуковым датчиком У1 (50Н), по заказу, прибор может быть укомплектован специализированным ультразвуковыми преобразователем У1 (10Н) (либо второй датчик может быть поставлен дополнительно). С помощью указанных датчиков возможно решать самый широкий круг задач:

    Нагрузка Модель преобразователя Особенности Основные применения

    50 Н (5 кг)

    У1 (50Н)

    Основной тип преобразователя для измерения твердости большинства материалов. Чтобы начать измерение необходимо приложить нагрузку 5 кг (автоматически задается преобразователем).

    Средние требования к чистоте поверхности исследуемого изделия.

    Различные цементированные и термообработанные изделия. Сюда можно отнести турбины, валы, шестерни, сварные швы, зубья, различные зоны термического влияния.

    Такое измерение проходит в канавках, пазах, на зубьях и различных радиусных поверхностях.

    Кроме того, измерять можно на внутренней поверхности труб и отверстий, лопатках.

    10 Н (1 кг)

    У1 (10Н)

    Преобразователь с уменьшенной нагрузкой для измерения твердости деталей, имеющих особенно повышенные требования (отсутствие отпечатков). Например, шлифованные, полированные поверхности. Подходит также для измерения твердости различных поверхностных упрочненных слоев. Чтобы начать измерения необходимо приложить нагрузку в 1 кг.

    Более высокие требования к чистоте поверхности по сравнению с У1 (50Н).

    Тонкостенные детали, различные азотированные и цементированные поверхностные слои пресс-форм, штампов, матриц.

    Также пилы, подшипники, боковые поверхности зубьев.

    Кроме того, используется для измерения твердости различных упрочняющих покрытий.

    Измерение проходит на внутренней поверхности труб, лопатках, внутри самих отверстий.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Диапазон измерения твердости:

по Роквеллу, HRC

по Бринеллю, НВ

по Виккерсу, HV

временного сопротивления (предела прочности), Мпа



20 - 70

90 - 450

230 - 940

370 - 1740

Основная погрешность измерения:

+/- 2 ед. HRC;

+/- 10ед. HB;

+/- 15 HV

Габаритные размеры, мм

122х65х23

Рабочий диапазон температур, ° С

от -20 до + 50

Питание

2 элемента питания типа АА

Время непрерывной работы, ч, не менее

20

Масса электронного блока с батареей, не более, кг

0,2

Требования к объекту контроля:



Для динамического датчика

Для ультразвукового датчика

Шероховатость не более, Ra

3.2

2.5

Радиус кривизны не менее, мм

10

5

Масса, не менее, кг

5

0,1

Толщина не менее, мм

10

1

КОМПЛЕКТ ПОСТАВКИ:

  • электронный блок твердомера
  • ультразвуковой датчик У1 со специальной опорной насадкой для плоских и радиусных поверхностей
  • датчик динамический Д1
  • 2 аккумулятора с зарядным устройством
  • паспорт, руководство пользователя
  • компакт-диск с програмным обеспечением
  • кабели
  • сумка с плечевым ремнем
  • упаковочная тара

Дополнительные опции для заказа:

  • дополнительные датчики различного типа;
  • аккумулятор;
  • зарядное устройство;
  • меры твердости;
  • чехол для твердомера.

Чехол для твердомера

Чехол для твердомера

Чехол для твердомера

ПРИМЕНЕНИЕ:

Применение твердомера NOVOTEST Т-УД2

Применение твердомера NOVOTEST Т-УД2

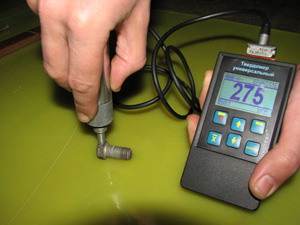

Измерение твердости малоразмерных деталей и изделий

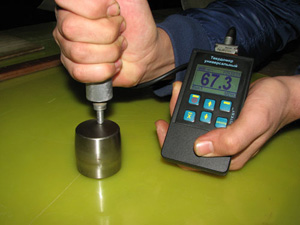

Измерение твердости изделий с повышенными требованиями к отпечатку

Применение твердомера NOVOTEST Т-УД2

Применение твердомера NOVOTEST Т-УД2

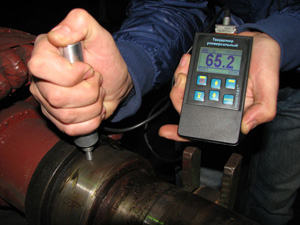

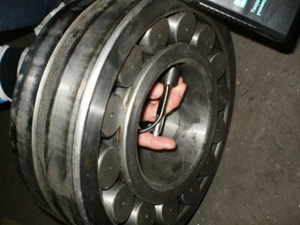

Измерение твердости шеек валов Измерение твердости крупногабаритных изделий
Применение твердомера NOVOTEST Т-УД2

Измерение твердости чугуна (материалов с крупнозернистой структурой)
