П111, П112, П121 Преобразователи для ультразвуковой дефектоскопии / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
П111, П112, П121

Тип:
Преобразователи для ультразвуковой дефектоскопии

ТУ:


Краткое тех. описание:


Цена П111, П112, П121:
Уточняйте по телефону или через обратную связь.

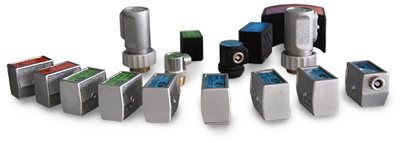

Преобразователи для ультразвуковой дефектоскопии П111, П112, П121

Пьезоэлектрический преобразователь ПЭП

Сегодня производятся самые разные преобразователи: общего и специального назначения, стандартные и на заказ. К последним можно отнести наклонные, прямые, притертые, раздельно-совмещенные и другие.

Стоит отметить, что абсолютно все преобразователи совместимы в работе с ультразвуковыми дефектоскопами российского и зарубежного производства.

Стандартный тип разъема, использующийся в преобразователях - Lemo. Другие типы разъемов изготавливаются на заказ.

Существует несколько типов преобразователей. Например, наклонные контактные совмещенные преобразователи (ПЭП) способны контролировать сварные и паяные соединения, различные элементы металлических конструкций и трубопроводов для обнаружения возможных дефектов: неметаллических включений, трещин, пор, рисок, непроваров, поверхностных трещин, царапин. Прибор работает соответственно ГОСТ 14782, 23858, 24507, 26126, 21120, 50599 и различных отраслевых руководящих документов и методических указаний (РД РОСЭК-001-96, ОП501 ИД-97, ПКБ-ЦВ 637-96, РД 34.17.302-97).

Еще один типа преобразователей - контактные прямые (ПЭП). Они способны выявлять различные внутренние дефекты (волосовины, поры, расслоения, трещины), локальные утонения в различных металлических конструкциях и стенках объектов, включая материалы из аустенитных и низколегированных сталей.

Последний тип - притертые преобразователи (ПЭП). С их помощью можно найти внутренние дефекты труб, локальные утонения в стенках трубы, которые выполнены и из аустенитных и низколегированных сталей.

Модель

Условное обозначение

Рабочая частота,
МГц

Угол ввода,
град.

Примечание

Контактные наклонные ПЭП

Пьезоэлектрический преобразователь ПЭП

П121-2,5-40
П121-2,5-45
П121-2,5-50
П121-2,5-60
П121-2,5-65
П121-2,5-70
П121-2,5-75
П121-2,5-90

2,5

40
45
50
60
65
70
75
90

Возможно изготовление под заказ с любыми другими заданными параметрами

Пьезоэлектрический преобразователь ПЭП

П121-5-40
П121-5-45
П121-5-50
П121-5-60
П121-5-65
П121-5-70
П121-5-75
П121-5-90

5

40
45
50
60
65
70
75
90

Контактные прямые ПЭП

Пьезоэлектрический преобразователь ПЭП

П111-2,5-К12

2,5

0

Возможно изготовление под заказ с любыми другими заданными параметрами

П111-5-К6

5

П111-5-К12

5

П111-10-К10

10

П111-2,5-К20

2,5

П111-1,25-К20

1,25

Притертые ПЭП

Пьезоэлектрический преобразователь ПЭП

П121-2,5-40-ØХХХ
П121-2,5-45-ØХХХ
П121-2,5-50-ØХХХ
П121-2,5-60-ØХХХ
П121-2,5-65-ØХХХ
П121-2,5-70-ØХХХ
П121-2,5-75-ØХХХ

2,5

40
45
50
60
65
70
75

диаметр кривизны:
на заказ

П121-5-40-ØХХХ
П121-5-45-ØХХХ
П121-5-50-ØХХХ
П121-5-60-ØХХХ
П121-5-65-ØХХХ
П121-5-70-ØХХХ
П121-5-75-ØХХХ

5

40
45
50
60
65
70
75

Раздельно-совмещенные ПЭП

Пьезоэлектрический преобразователь ПЭП

П112-2,5-12/2

П112-2,5-20/2

П112-5-12-2

П112-5-3х4

2,5

2,5

5

5

0

Возможно изготовление под заказ с любыми другими заданными параметрами
