Для
максимальной достоверности и единообразия на
каком-либо предприятии при осуществлении
ультразвукового контроля серийного выпуска
продукции или отработки технологий производства
используются стандартные образцы.

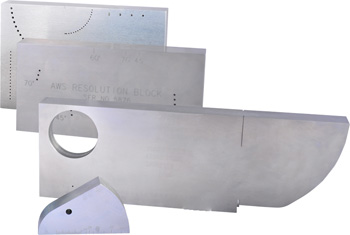

Как известно, все образцы для ультразвукового
контроля делятся на государственные (ГСО),
отраслевые (ОСО) и стандартные
образцы предприятий СОП. Нужно
сказать, что в ультразвуковой дефектоскопии и
толщинометрии такие образцы способны определять
следующие параметры: скорость распространения
ультразвука (м/с), скорость затухания
ультразвука (дБ) или эффективную площадь дефекта
(мм2), коэффициента затухания (дБ/см),
эффективную толщину материала (мм).
Точность ультразвукового контроля зависит от
выбранных опорных сигналов от искусственных
отражателей, которые изготавливаются в
стандартных ультразвуковых образцах. Эти образцы
выполняют функцию мер физических величин:
скорости распространения и затухания
ультразвука, эффективной площади искусственных
дефектов, отражающей ультразвук.
Государственные образцы хранят и передают
единицы измерения скорости распространения и
затухания ультразвука, эффективной толщины и
площади ультразвуковых отражателей отраслевым
образцам, а также различным ультразвуковым
дефектоскопам и толщиномерам.
Отраслевые образцы измеряют параметры
различных ультразвуковых импульсных
дефектоскопов (например, погрешность и
чувствительность измерения координат), получают
опорный сигнал от цилиндрических отражателей в
ходе аттестации и проверки образцов предприятий.
Образцы предприятий при ультразвуковом
контроле определенных материалов, изделий и
соединений получают необходимые опорные сигналы
от искусственных отражателей, которые
изготавливаются из материалов, схожих по
акустическим характеристикам (например, скорость
распространения и коэффициент затухания). Это
делается для настройки ультразвуковых импульсных
дефектоскопов.
Государственные стандартные образцы

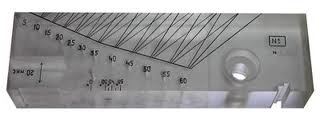

Стандартный образец СО-1
Производится по стандарту: ГОСТ 14782-86
Область применения: образцы СО-1
определяют условную чувствительность, проверяют
разрешающую способность и погрешность
глубиномера ультразвукового дефектоскопа.
Комплект поставки: В комплект поставки
входит образец СО-1, паспорт, упаковка.
Изготовлен из органического
стекла соответственно ГОСТ 17622;
Скорость распространения продольной
ультразвуковой волны на частоте 2,5±0,2 МГц при
температуре 20±5 °С 2670 м/с, Δ = ± 113 м/с
Время распространения ультразвуковых колебаний в
прямом и обратном направлениях 20±1 мкс
Глубина залегания цилиндрических отражателей Ø
2,0 мм от 5 до 55 мм,
К20 = -3,0 дБ,
К50 = -29,0 дБ.
Стандартный образец СО-2
Изготавливается в соответствии с ГОСТ
14782-86; ТУ 25-06.1847-78.
Область применения: при контроле
ультразвуковым дефектоскопом с помощью образца
СО-2 можно измерять изделия из низколегированной
и малоуглеродистой сталей.
В комплект поставки входит образец СО-2,
паспорт, свидетельство
о поверке, упаковка.

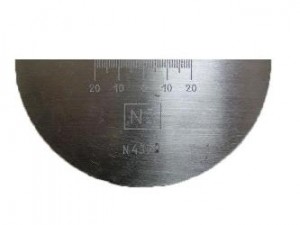

Стандартный образец СО-3
Изготавливается
соответственно ГОСТ 14782-86;
ТУ 25-06.1847-78.
Область применения: с помощью образца
СО-3 можно определить точки выхода
ультразвуковой стрелы и луча преобразователя в
ультразвуковом дефектоскопе. Кроме того, этот
образец используется для определения количества
времени, которое необходимо для распространения
ультразвуковых колебаний в призме
преобразователя.
В комплект поставки входит образец СО-3,
паспорт, свидетельство
о поверке, упаковка.

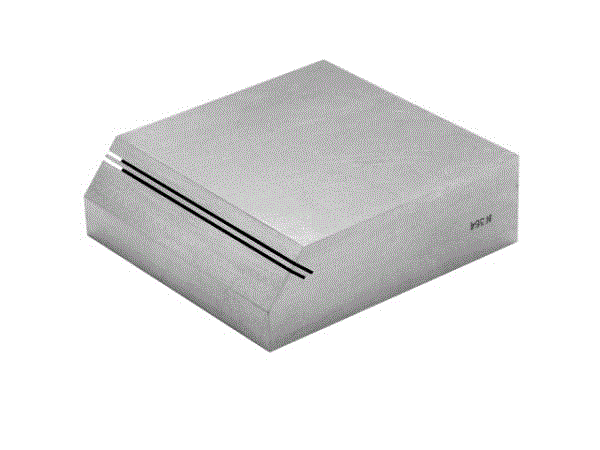

Стандартный образец СО-4
|
|
Изготавливается
соответственно
ГОСТ
14782-86;
ТУ
25-06.1847-78.
Область
применения:
образец
СО-4 используют
в измерении
длины волны
(частоты),
которая
возбуждается
преобразователями
с частотой от
1,25 до 5 МГц и
углами ввода от
40° до 65°.
В комплект
поставки входит
образец
СО-4,
паспорт,
упаковка.
|
Стандартный образец СО-3Р
Изготавливается
соответственно по ГОСТ 18576-96.
Область применения: при контроле
ультразвуковым дефектоскопом образец СО-3Р
используется для определения:
В комплект поставки входит образец СО-3Р,
паспорт, упаковка.
Спродольных УЗК = 5900 м/с, Δ = ± 118 м/с,
t20 = 20 ± 1 мкс,
α от 0 до 70; Δ α = ± 10,
Глубина залегания цилиндрического отражателя Ø
6,0 мм - 15 и 44 мм,
Глубина залегания цилиндрических отражателей Ø
2,0 мм - 3; 6; 9 и 12 мм,
Отклонение амплитуды сигнала от однотипного
отражателя Ø 6,0 мм в ГСО ОУ 1-5 не более 2,0
дБ.
ΔR не более 0,1 мм,
L = от 0 до 20 мм; Δ L = ± 0,1 мм

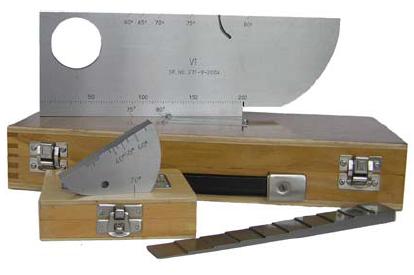

Ультразвуковой калибровочный
стандартный образец V1
Ультразвуковой калибровочный стандартный образец
V2
Стандартный
образец V1 предназначен для калибровки
ультразвуковых дефектоскопов при ультразвуковом
контроле качества сварных соединений и
соответствует ДСТУ 4001-2000 (ISO 2400, DIN
54120, B. S. 2704).
Стандартный образец V1 позволяет:
- определить точку ввода
ультразвуковых колебаний и
стрелу ультразвуковых
преобразователей с погрешностью
± 0,5 мм;
- определить угол ввода
ультразвуковых колебаний с
погрешностью ±1 угл. град.;
- определить неконтролируемую
(мертвую) зону (по стали) прямых
ультразвуковых
пьезоэлектрических
преобразователей;
- определить разрешающую
способность (по стали) прямых
ультразвуковых
пьезоэлектрических
преобразователей;
- определить линейность
развертки ультразвуковых
дефектоскопов по горизонтали;
- произвести настройку
скорости развертки и
чувствительности прямых,
сдвоенных и наклонных
пьезоэлектрических
преобразователей.
Технические характеристики стандартного
образца V1
- Образец изготовлен из
низкоуглеродистой мелкозернистой
стали с малым коэффициентом
затухания.
- Скорость продольных
ультразвуковых колебаний (УЗК) в
материале образца на частоте 5,0
МГц при температуре (20±5) 0 С
равна (5920±30) м/с.
- Скорость продольных УЗК в
материале вставки образца
(полиметилакрилате) на частоте
5,0 МГц при температуре (20±5) 0
С равна (2670±100) м/с.
- Геометрические размеры
образца соответствуют ДСТУ
4001-2000 (ISO 2400, DIN 54120,
B. S. 2704) .
Стандартный образец V2 предназначен
для калибровки ультразвуковых дефектоскопов при
ультразвуковом контроле качества сварных
соединений и соответствует ДСТУ 4002-2000 (ISO
7963, В.S.2704).
Стандартный образец V2 позволяет:
- калибровать развертку
дефектоскопов по скорости
распространения ультразвуковых
колебаний (УЗК) при работе с
прямыми пьезопреобразователями;
- калибровать развертку
дефектоскопов по скорости
распространения ультразвуковых
колебаний (УЗК) при работе с
наклонными
пьезопреобразователями;
- устанавливать условный
уровень чувствительности
ультразвуковых дефектоскопов с
прямыми и наклонными
пьезопреобразователями;
- определять точку выхода УЗК
и стрелу наклонных
пьезопреобразователей;
- определять угол ввода УЗК в
сталь.
Технические характеристики стандартного
образца V2
- Скорость распространения
продольных УЗК в материале
образца на частоте 5,0 МГц при
температуре (20 ±5) 0С равна
(5920±30) м/с.
- Скорость распространения
поперечных УЗК в материале
образца на частоте 5,0 МГц при
температуре (20±5) 0С равна
(3255±15) м/с.
- Геометрические размеры
образца соответствуют ДСТУ
4002-2000 (ISO 7963, В.S.2704).
Отраслевые стандартные образцы
OCO
32.008-2009 (№1, № 2) Комплект отраслевых ЖД
стандартных образцов

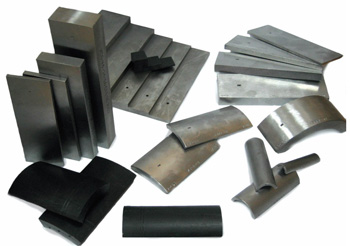

Стандартные образцы предприятий (СОП)
Как
уже отмечалось, в ходе ультразвукового контроля
определенных материалов, изделий и соединений
опорные сигналы обычно получают от искусственных
отражателей в образцах предприятий, которые
производятся из схожих по акустическим
характеристикам материалов (скорость
распространения, коэффициент затухания). Это
необходимо для правильной настройки
ультразвуковых импульсных дефектоскопов.
Существует несколько типов СОП (по ГОСТ
14782-86) с искусственными отражателями.
В виде:
- плоскодонных дисковых
отражателей, которые
ориентированы перпендикулярно
ультразвуковому лучу;
- угловых отражателей (зарубка
с вертикальной рабочей гранью,
которая ориентирована
перпендикулярно плоскости
сканирования преобразователя);
- цилиндрических отверстий, у
которых образующая направлена
перпендикулярно УЗ лучу;
- сегментных отражателей с
отражающей поверхностью, которая
находится перпендикулярно
акустической оси ПЭП.
Необходимо отметить, что для каждой группы
материалов и соединений существуют свои
технологические инструкции, где прописаны все
нормы по формам и размерам искусственных
дефектов, а также различные классы дефектности,
связанные с прочностными параметрами измеряемой
продукции.
NOVOTEST производит СОП практически любой
конструкции, имеющие искусственные отражатели
типа «боковое цилиндрическое отверстие»,
«плоскодонное отверстие», «угловой отражатель
«зарубка», «сегментный отражатель», другие.
Кроме того, многие СОП производятся в
соответствии с действующими нормативными
документами.
|
