Системы телеметрии с КИТП-01 для технологических
объектов с сетевым питанием
Система телеметрии для
технологических объектов с
сетевым питанием представляет
собой аппаратно-программный
комплекс, предназначенный для
дистанционного контроля
параметров технологических
процессов на удаленных объектах,
таких как пункты редуцирования
газа, котельные и другие
промышленные объекты, где
существует возможность
подключения комплекса к сети
электропитания 220В.
Управление осуществляется при
помощи программы Тверца GSM
Монитор, входящей в состав
комплекса.
Программа позволяет работать с
неограниченным количеством
объектов и бесплатно
поставляется с сайта
производителя.
Аппаратный комплекс является
логически законченным модулем и
осуществляет: сбор, обработку и
передачу данных от первичных
(датчики давления, датчики
температуры, сигнализаторы) и
вторичных (охранно-пожарные
контроллеры) преобразователей на
верхний уровень АСУ ТП
(диспетчерский пункт).
Передача данных осуществляется
по GSM-каналу.

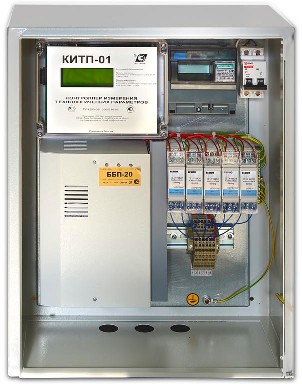

В
состав аппаратного комплекса
входят: шкаф с монтажной
панелью, контроллер «КИТП-01»
(1-2 шт.), блок бесперебойного
питания ББП-20 со встроенной АКБ
на 7А*ч, 2 вводных
автоматических выключателя (на
1А каждый), счетчик
электроэнергии «Меркурий-201»,
барьеры искрозащиты и проходные
клеммы для подключения датчиков,
датчики (исходя из
контролируемого процесса).
Технические
характеристики
|
Электропитание, В |
220±10 |
|
Потребляемая мощность контроллера при
электропитании от ББП-20, Вт |
<15 |
|
Количество измерительных аналоговых входов |
до 6 (12)* |
|
Количество дискретных входов |
до 6 (12*) |
|
Количество каналов управления электроприводами,
шт. |
4 (8)* |
|
Типы поддерживаемых аналоговых интерфейсов, мА |
4..20, 0..20, 0..5 |
|
Точность измерения аналоговых входов, % |
<0,25 |
|
Степень защиты |
IP54 |
|
Сигнализация пропадания сети 220В |
да |
|
Количество контролируемых объектов с
диспетчерского пункта |
не ограничено |
|
Габаритный размеры |
определятся монтажным шкафом |
|
Срок службы, лет |
не менее 10 |
* количество указано для
комплекса на базе 2-х контроллеров «КИТП-01», подключенных по типу «каскад»
|
