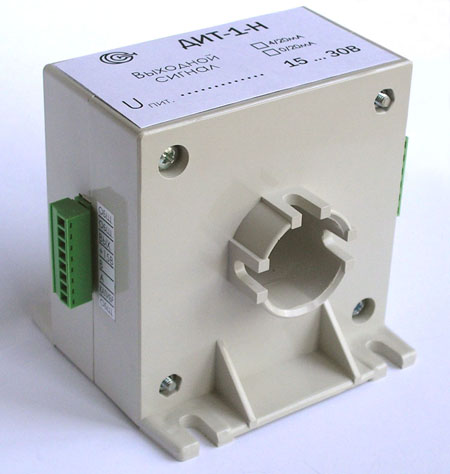

Датчик
измерения постоянного тока
ДИТ-1-Н
Датчик
(измерительный преобразователь)
предназначен для измерения
постоянного тока величиной до 1А
с защитой от короткого
замыкания.
Датчик ДИТ-1-Н предназначен
для измерения малых токов с
высокой чувствительностью,
гальванической развязкой и
защитой от внешних полей.
Состоит из кольцевого разрезного
магнитопровода с датчиком Холла,
печатной платы и электронной
схемы обработки сигнала с
возможностью размагничивания
магнитопровода.
Основные технические
характеристики:
|
Характеристика |
ДИТ-1-Н |
|
Диапазон
измеряемых
токов, А |
-1...+1 |
|
Диаметр
отверстия под
токовую шину, мм |
30 |
|
Выходной сигнал
датчика, мА |
4/20 (0/20) |
|
Основная
приведенная
погрешность, не
более, % |
10 |
|
Напряжение
питания, В |
15...30 |
|
Габаритные
размеры, мм |
115х95х102 |
|
Масса, г |
330 |
|
