Датчик
измерения постоянного и
переменного тока ДТХ-5-30
Датчик
(измерительный преобразователь)
предназначен для измерения
постоянного, переменного и
импульсного токов с
гальванической развязкой силовой
цепи и цепей контроля. Датчик
может быть использован в
различных цепях телеметрии.

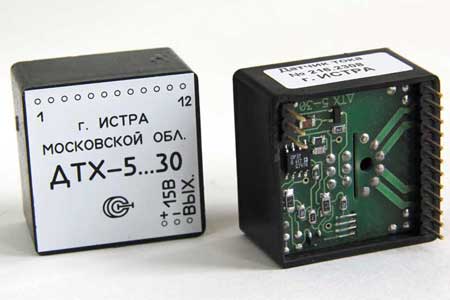

Датчик состоит из корпуса,
печатной платы, на которой
закреплен кольцевой
магнитопровод с компенсационной
обмоткой и электронной схемы.
Составным элементом является
специальный датчик Холла,
который находится в зазоре
магнитопровода и работает как
"0"-индикатор. Включается в
разрыв измеряемой цепи.
Основные технические
характеристики:
|
Характеристика |
ДТХ-5-30 |
|
Диапазон
измеряемых
токов, А |
0...30 |
|
Номинальный
выходной ток, А |
0,03 |
|
АЧХ ДТХ на
уровне +/-3дБ,
не хуже, Гц |
0-25000 |
|
Основная
приведенная
погрешность, не
более, % |
2 |
|
Нелинейность
выходной
характеристики,
не более, % |
0,1 |
|
Выходной сигнал
при нулевом
измеряемом токе,
мА |
0,2 |
|
Напряжение
питания, В |
±15 (±5 %) |
|
Ток потребления
в режиме
холостого хода,
мА |
12 |
|
Диапазон рабочих
температур,°С |
-20...+70 |
|
Габаритные
размеры, мм |
33х33х22 |
|
