Описание
Технические данные

Наименование:
ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500, ДТХ-3000

Тип:
Датчики измерения постоянного и переменного тока

ТУ:
–

Краткое тех. описание:
Предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи

Цена ДТХ-300, ДТХ-500...:
Уточняйте по телефону или через обратную связь.

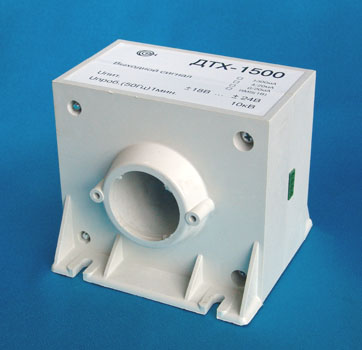

Датчики измерения постоянного и переменного тока ДТХ-300, ДТХ-500, ДТХ-750, ДТХ-1000, ДТХ-1500, ДТХ-3000

Датчики (измерительные преобразователи) предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Датчики состоят из корпуса печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой, и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0" - индикатор

Основные технические характеристики:

Характеристика	ДТХ-300	ДТХ-500	ДТХ-750	ДТХ-1000	ДТХ-1500	ДТХ-3000
Диапазон измеряемых токов, А	0...300	0...500	0...700	0...1000	0...1500	0...3000
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20 … +80
Основная приведенная погрешность, не более, %	0,7
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при номинальном измеряемом токе, мА *	60	100	150	200	300	600
Коэффициент передачи	1:5000
Полоса пропускания, Гц	0-50000
Источник питания, В	±15 ... ±18			±18 ... ±24
Диаметр отверстия под токовую шину, мм	40
Габаритные размеры, мм	120х110х106					120х110х125
Масса, г	700				800	900

По требованию заказчика возможно:
* - Имеется возможность комплектования датчиков:
- стандартным токовым выходом 4-20мА (0/20мА);
- выходом TRUE-RMS.
