Наименование:
ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж

Тип:
Разъемные датчики измерения постоянного и переменного тока

ТУ:


Краткое тех. описание:
Являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов

Цена ДТХ-1000Ж, ДТХ-1500Ж...:
Уточняйте по телефону или через обратную связь.

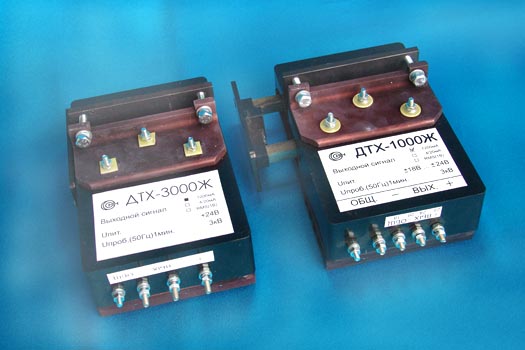

Разъемные датчики измерения постоянного и переменного тока ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж

Датчики (измерительные преобразователи) являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

Датчики состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

Основные технические характеристики:
Характеристика ДТХ-1000Ж ДТХ-1500Ж ДТХ-3000Ж
Диапазон измеряемых токов, А 0...1000 0...1500 0...3000
Допустимая перегрузка по измеряемому току, разы 1,5
Диапазон рабочих температур,°С -20...+70
Основная приведенная погрешность, не более, % 2,5
Выходной сигнал при номинальном измеряемом токе, мА * 200 300 1000
Полоса пропускания, Гц 0-50000
Нелинейность выходной характеристики, не более, % 0,1
Коэффициент передачи 1:5000 1:3000
Напряжение питания, В ±18 ... ±24 ±24 ... ±36
Диаметр отверстия под токовую шину, мм прямоугольное отв. 10х82
Габаритные размеры, мм 194х118х82
Масса, г 700 900

По требованию заказчика возможно:
* - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS
