Датчики
измерения постоянного и
переменного тока ДТХ-100-У,
ДТХ-200-У, ДТХ-300-У, ДТХ-400-У,
ДТХ-500-У, ДТХ-600-У, ДТХ-750-У,
ДТХ-1000-У, ДТХ-1500-У,
ДТХ-2000-У, ДТХ-3000-У,
ДТХ-4000-У

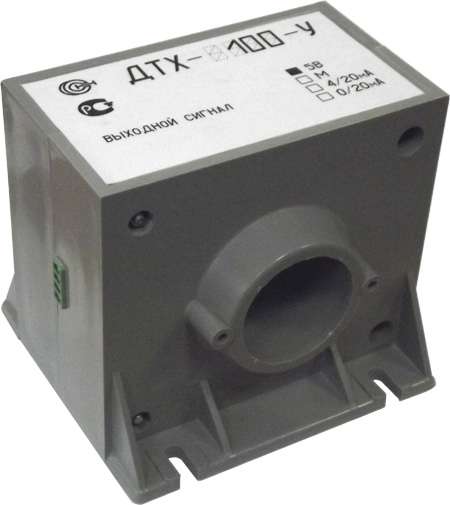

Преобразователи
силы тока измерительные ДТХ-У
предназначены для преобразования
силы постоянного и переменного
токов в цепях, гальванически
изолированных от питания и
выхода.
Преобразователи состоят из
замкнутого магнитопровода с
обмоткой, датчиком Холла в его
зазоре и печатной платы с
электронной схемой обработки
сигнала, размещенных в
изолированном корпусе.
Конструкция преобразователей
предусматривает механическое
крепление.
Основные технические
характеристики:
|
Характеристика |
ДТХ-100-У |
ДТХ-200-У |
ДТХ-300-У |
ДТХ-400-У |
ДТХ-500-У |
ДТХ-600-У |
ДТХ-750-У |
ДТХ-1000-У |
ДТХ-1500-У |
ДТХ-2000-У |
ДТХ-3000-У |
ДТХ-4000-У |
|
Диапазон
измеряемых
токов, А |
0...100 |
0...200 |
0...300 |
0...400 |
0...500 |
0...600 |
0...750 |
0...1000 |
0...1500 |
0...2000 |
0...3000 |
0...4000 |
|
Допустимая
перегрузка по
измеряемому
току, разы |
1,5 |
|
Диапазон рабочих
температур,°С |
0 ... +70 |
|
Основная
приведенная
погрешность, не
более, % |
1 |
0,7 |
|
Выходной сигнал
при номинальном
измеряемом токе,
В * |
5 |
|
Полоса
пропускания, Гц |
0-10000 |
|
Источник
питания, В |
±14,25 ... ±18 |
±14,5 ... ±24,5 |
±23,5 ... ±36,5 |
|
Диаметр
отверстия под
токовую шину, мм |
40 |
|
Габаритные
размеры, мм |
120х106,5х110 |
120х125х110 |
|
Масса, г |
700 |
900 |
По требованию
заказчика
возможно:
* - Имеется
возможность
комплектования
датчиков:
- стандартным
токовым выходом
4-20мА (0/20мА);
- выходным
сигналом,
пропорциональным
мгновенному
значению сигнала
на входе.
|
