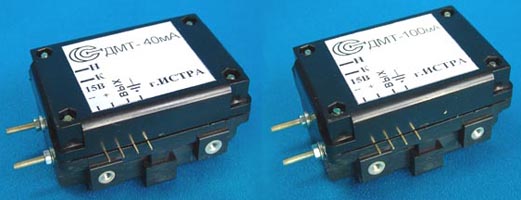

Датчики
измерения малых токов ДМТ
Датчики
(преобразователи измерительные)
предназначены для преобразования
постоянного, переменного и
импульсных токов небольшой
величины с гальванической
развязкой входной цепи цепей
контроля.
Основные технические
характеристики:
|
Характеристика |
ДМТ 10мА |
ДМТ 20мА |
ДМТ 40мА |
ДМТ 100мА |
ДМТ 400мА |
|
Диапазон
измеряемых
токов, А |
0...0,01 |
0...0,02 |
0...0,04 |
0...0,1 |
0...0,4 |
|
Выходной сигнал
при номинальном
измеряемом токе,
мА * |
40 |
80 |
10 |
25 |
20 |
|
Допустимая
перегрузка по
измеряемому
току, разы |
1,5 |
|
Основная
приведенная
погрешность, не
более, % |
1 |
|
Диапазон рабочих
температур,°С |
-20...+70 |
|
Полоса
пропускания, Гц |
0-4000 |
|
Напряжение
питания, В |
±15 (±5 %) |
|
Диаметр
отверстия под
токовую шину, мм |
в разрыв цепи |
|
Габаритные
размеры, мм |
73,5х52,5х39 |
|
Масса, г |
100 |
По требованию
заказчика
возможно:
* - возможно
изготовление
датчиков со
стандартным
токовым выходом
4/20 мА или
TRUE-RMS
|
