Датчики
измерения больших токов ДБТ
Датчики
(измерительные преобразователи)
предназначены для измерения
постоянных, переменных и
импульсных токов без разрыва
силовой цепи по измерению
магнитной индукции, создаваемой
протекающим током.

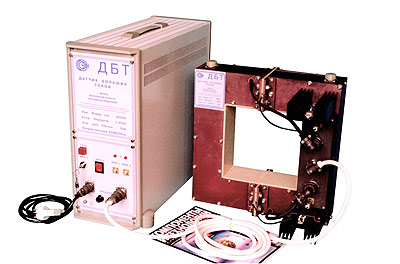

Датчики ДБТ изготавливаются
трех модификаций: на 10 кА
(ДБТ-10), на 20 кА (ДБТ-20) и на
25 кА (ДБТ-25). Состоят из
измерительного блока
(концентрирующий магнитопровод с
зазорами для датчиков Холла,
компенсационная обмотка и
электронная схема) и блока
питания от сети 220 В.
Основные технические
характеристики:
|
Характеристика |
ДБТ-10 |
ДБТ-20 |
ДБТ-25 |
|
Диапазон
измеряемых
токов, А |
0...10000 |
0...20000 |
0...25000 |
|
Коэффициент
передачи |
1:4000 |
|
Основная
приведенная
погрешность, не
более, % |
0,5 |
|
Масса
измерительного
блока, кг |
50 |
|
Масса блока
питания, кг |
50 |
|
Диапазон рабочих
температур,°С |
-50...+50 |
|
Напряжение
питания, В |
220 (50 Гц) |
|
Диаметр
отверстия под
токовую шину, мм |
прямоугольное
отв. |
|
