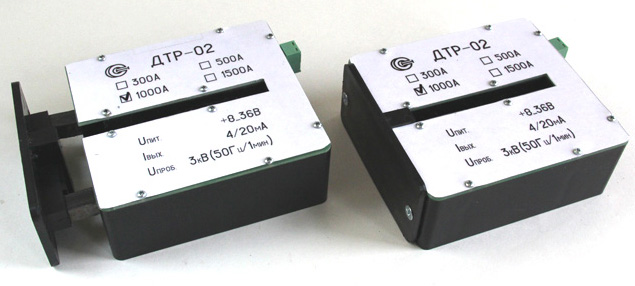

Разъемный
датчик измерения переменного
тока ДТР-02
Датчики
(измерительные преобразователи)
предназначены для бесконтактного
измерения переменных токов без
разрыва цепи
Разъемные датчики тока ДТР-02
предназначены для оперативного
включения в процесс производства
без его остановки. Монтируются
на токовую шину и позволяют
измерять переменный ток в
широких пределах от 300А до
1500А.
Датчик состоит из разъемного
корпуса, в котором закреплены 2
половинки магнитопровода с
обмоткой и электронная схема
обработки сигнала.
Основные технические
характеристики:
|
Характеристика |
ДТР-02 |
|
Диапазон
измеряемых
токов, А |
300; 500; 1000;
1500 |
|
Полоса
пропускания, Гц |
50 |
|
Допустимая
перегрузка по
измеряемому
току, разы |
1,5 |
|
Выходной сигнал
датчика, мА |
4/20 |
|
Основная
погрешность
измерения для
частоты 50 Гц не
более,% |
1,5 |
|
Напряжение
питания, В |
+8,,,+36 |
|
Ток потребления
по цепи питания,
не более, мА |
30 |
|
Пробивное
напряжение между
измеряемой и
измерительной
цепями, не
менее, кВ |
3 |
|
Диаметр
отверстия под
токовую шину, мм |
прямоугольное
отв. 10х82 |
|
Габаритные
размеры, мм |
131х106х66 |
|
