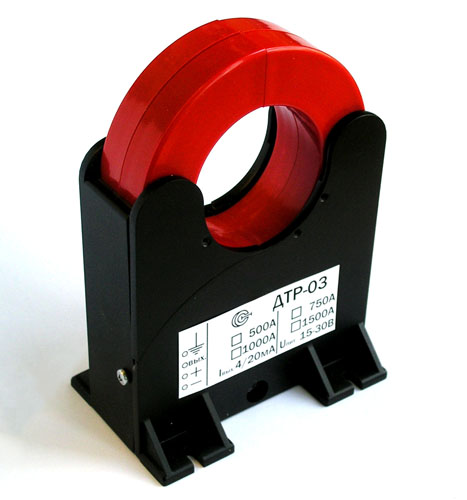

Разъемный
датчик измерения переменного
тока ДТР-03
Датчики
(измерительные преобразователи)
предназначены для бесконтактного
измерения переменных токов без
разрыва цепи
Разъемные датчики тока ДТР-03
предназначены для оперативного
включения в процесс производства
без его остановки. Монтируются
на токовую шину и позволяют
измерять переменный ток в
широких пределах от 500А до
1000А.
Датчик состоит из разъемного
корпуса, в котором закреплены 2
половинки магнитопровода с
обмоткой и электронная схема
обработки сигнала.
Основные технические
характеристики:
|
Характеристика |
ДТР-03 |
|
Диапазон
измеряемых
токов, А |
0...500,
0...750,
0...1000 |
|
Полоса
пропускания, Гц |
50 |
|
Номинальный
выходной сигнал,
В(мА) |
(4/20) |
|
Диаметр
отверстия под
токовую шину, мм |
50 |
|
Пробивное
напряжение между
измеряемой и
измерительной
цепями, не
менее, кВ |
5 |
|
Напряжение
питания, В |
15...30 |
|
Габаритные
размеры, мм |
65х110х144 |
|
Масса, г |
500 |
|
