Датчики
измерения переменных токов
ДТТ-04
Датчики
(измерительные преобразователи)
предназначены для измерения
переменных токов без разрыва
цепи

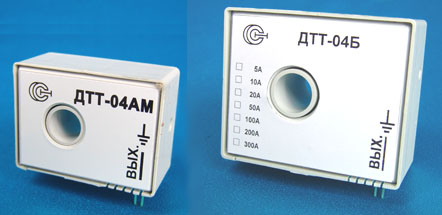

ДТТ-04АМ - датчик измерения
переменного тока с частотой 50
Гц. Выпускается для измерения
тока в различных диапазонах : от
0 до 1 Ампера, ... , от 0 до
100А. Отличается от других
датчиков своего класса низкой
ценой.
ДТТ-04С - пороговое устройство с
открытым коллектором, рассчитано
на переменный ток 50Гц. Порог
срабатывания устанавливается от
10мА до 1А (50Гц). Коммутиреут
нагрузку до 100мА. Выпускается в
корпусе датчика ДТТ-04АМ
(диаметр отверстия под шину -
10мм).
ДТТ-04Б - Аналог датчика
ДТТ-04АМ, выполненный в другом
корпусе, позволяет расширить
диапазон измеряемых токов до 300
Ампер, сохраняя все преимущества
датчика ДТТ-04АМ. Преобразует
измеряемый переменный ток в
выходной сигнал в виде
переменного напряжения
Основные технические
характеристики:
|
Характеристика |
ДТТ-04С |
ДТТ-04АМ |
ДТТ-04Б (5А,
10А, 20А, 50А) |
ДТТ-04Б (100А,
200А, 300А) |
|
Диапазон
измеряемых
токов, А |
- |
0...1; 0...5;
0...10; 0...20;
0...50; 0...100 |
0...5; 0...10;
0...20; 0...50 |
0...100;
0...200; 0...300 |
|
Номинальный
выходной сигнал,
В(мА) * |
- |
~ 2 |
|
Основная
погрешность
измерения для
частоты 50 Гц не
более,% |
- |
0,5 |
|
Нелинейность
выходной
характеристики,
не более, % |
- |
0,2 |
|
Полоса
пропускания, Гц |
- |
20-5000 |
|
Допустимая
перегрузка по
измеряемому
току, разы |
- |
1,5 |
|
Ток потребления,
мА |
- |
5 |
|
Порог
срабатывания, мА |
10, ..., 1000 |
- |
|
Диапазон рабочих
температур,°С ** |
-10...+80 (-40 …
+80) |
|
Диаметр
отверстия под
токовую шину, мм
*** |
10 |
12 |
|
Габаритные
размеры, мм |
44х33х22 |
58х48х30 |
|
Масса, г |
70 |
100 |
По требованию
заказчика
возможно:
* - изготовление
датчиков с
выходом TRUE-RMS
** -
изготовление
датчиков с
расширенным
диапазоном
рабочих
температур
*** -
изготовление
датчиков с
увеличенным
отверстием под
токовую шину
|
