Наименование:
ДТТ-08, ДТТ-09

Тип:
Датчики измерения переменных токов

ТУ:
–

Краткое тех. описание:
Предназначены для преобразования переменного тока в постоянное напряжение (ДТТ-08) или стандартный токовый сигнал 4/20 мА (ДТТ-09) с гальванической развязкой входной цепи и цепей контроля

Цена ДТТ-08, ДТТ-09:
Уточняйте по телефону или через обратную связь.

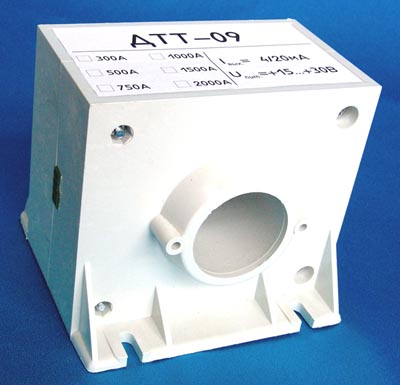

Датчики измерения переменных токов ДТТ-08, ДТТ-09

Датчики (преобразователи измерительные) предназначены для преобразования переменного тока в постоянное напряжение (ДТТ-08) или стандартный токовый сигнал 4/20 мА (ДТТ-09) с гальванической развязкой входной цепи и цепей контроля.

Датчики ДТТ-08, ДТТ-09 предназначены для измерения только переменного тока в широком диапазоне от 0 до 2000 Ампер.

Датчик ДТТ-08 преобразует измеряемый переменный ток в постоянное напряжение.

Датчик ДТТ-09 измеряет переменный ток и преобразует его в стандартный токовый сигнал 4-20 миллиампер или 0-20 миллиампер.

Основные технические характеристики:

Характеристика	ДТТ-08 (RMS)	ДТТ-08 (300А, 500А, 750А, 1000А)	ДТТ-08 (1500А, 2000А)	ДТТ-09 (300А, 500А, 750А)	ДТТ-09 (1000А, 1500А, 2000А)
Диапазон измеряемых токов, А	-	0...300; 0...500; 0...750; 0...1000	0...1500; 0...2000	0...300; 0...500; 0...750	0...1000; 0...1500; 0...2000
Номинальный выходной сигнал, В(мА)	-	+2		(4/20)
Основная погрешность измерения для частоты 50 Гц не более,%	-	0,5
Полоса пропускания, Гц	-	20-5000
Диапазон рабочих температур,°С	-	-40...+80
Источник питания, В	-	+15...+30
Диаметр отверстия под токовую шину, мм	-	40
Габаритные размеры, мм	-	120х110х106
Масса, г	-	700
