ДТХ-П


Сделать заказ >>>

 Поиск в каталоге:

ДТХ-П Датчики измерения переменного тока / Измерения силы тока / Измерения энергетических параметров / Измерения электрических и магнитных величин / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ДТХ-П

Тип:
Датчики измерения переменного тока

ТУ:


Краткое тех. описание:
Предназначены для преобразования силы переменного токов в цепях, гальванически изолированных от питания и выхода

Цена ДТХ-П:
Уточняйте по телефону или через обратную связь.

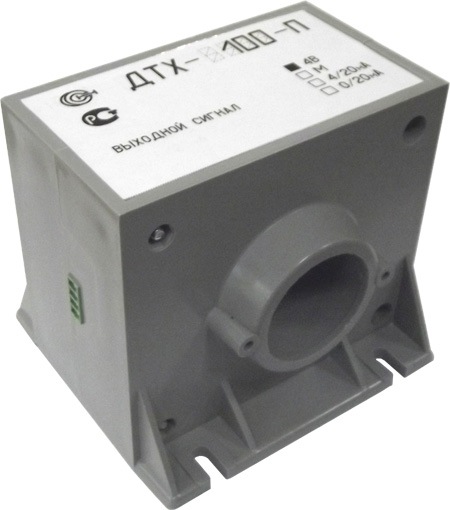

Датчики измерения переменного тока ДТХ-100-П, ДТХ-200-П, ДТХ-300-П, ДТХ-400-П, ДТХ-500-П, ДТХ-600-П, ДТХ-750-П, ДТХ-1000-П, ДТХ-1500-П, ДТХ-2000-П, ДТХ-3000-П, ДТХ-4000-П

Преобразователи силы тока измерительные ДТХ-П предназначены для преобразования силы переменного токов в цепях, гальванически изолированных от питания и выхода.

Преобразователи состоят из замкнутого магнитопровода с обмоткой и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление.

Основные технические характеристики:
Характеристика ДТХ-100-П ДТХ-200-П ДТХ-300-П ДТХ-400-П ДТХ-500-П ДТХ-600-П ДТХ-750-П ДТХ-1000-П ДТХ-1500-П ДТХ-2000-П ДТХ-3000-П ДТХ-4000-П
Диапазон измеряемых токов, А 0...100 0...200 0...300 0...400 0...500 0...600 0...750 0...1000 0...1500 0...2000 0...3000 0...4000
Выходной сигнал при номинальном измеряемом токе, В * 4
Основная погрешность измерения для частоты 50 Гц не более,% 0,4
Полоса пропускания, Гц 40...10000
Диапазон рабочих температур,°С 0 ... +70
Источник питания, В -
Диаметр отверстия под токовую шину, мм 40
Габаритные размеры, мм 120х106,5х110
Масса, г 700
По требованию заказчика возможно:
* - Имеется возможность комплектования датчиков:
- стандартным токовым выходом 4-20мА (0/20мА);
- выходным сигналом, пропорциональным мгновенному значению сигнала на входе.
