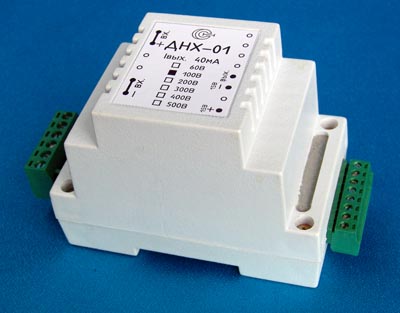

Датчик
измерения постоянного и
переменного напряжения ДНХ-01
Датчики
(преобразователи измерительные)
предназначены для преобразования
напряжения постоянного,
переменного и импульсных токов с
гальванической развязкой входной
цепи цепей контроля.
Основные технические
характеристики:
|
Характеристика |
ДНХ-01 |
|
Диапазон
измеряемых
напряжений, В |
60; 100; 200;
300; 500 |
|
Входной
номинальный ток,
Iном, мА |
10 |
|
Выходной сигнал
датчика, мА * |
40 |
|
Основная
приведенная
погрешность, не
более, % |
1 |
|
Нелинейность
выходной
характеристики,
не более, % |
0,1 |
|
Начальный
выходной ток при
нулевом
измеряемом
напряжении, мА |
0,2 |
|
Пробивное
напряжение между
измеряемой и
измерительной
цепями, не
менее, кВ |
4 |
|
Напряжение
питания, В |
±15 |
|
Ток потребления
по цепи питания,
не более, мА |
50 |
|
Габаритные
размеры, мм |
95х54х65 |
|
Масса, г |
210 |
По требованию
заказчика
возможно:
* - возможно
изготовление
датчиков со
стандартным
токовым выходом
4/20 мА или
TRUE-RMS
|
