Наименование:
ДН-03 DC, ДН-03 RMS

Тип:
Преобразователи измерительные напряжения

ТУ:


Краткое тех. описание:
Предназначены для преобразования постоянного, переменного и импульсного напряжения (100 мВ) в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля

Цена ДН-03 DC, ДН-03 RMS:
Уточняйте по телефону или через обратную связь.

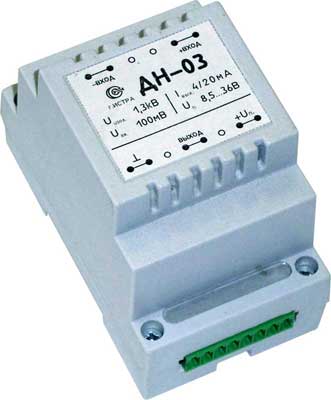

Преобразователи измерительные напряжения ДН-03 DC, ДН-03 RMS

Датчики (преобразователи измерительные) предназначены для преобразования постоянного, переменного и импульсного напряжения (100 мВ) в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

Преобразователь измерительный ДН-03 DC преобразует входное постоянное, импульсное напряжение положительной полярности 100мВ в стандартное (мгновенное) значение токового выхода 4/20 мА. Преобразователь измерительный ДН-03 RMS преобразует входное постоянное, переменное, импульсное напряжение 100мВ в действующее выпрямленное значение стандартного токового выхода 4/20 мА.

Основные технические характеристики:
Характеристика ДН-03 DC ДН-03 RMS
Диапазон измеряемых напряжений, В 0,1
Допустимая перегрузка по входу до, В 50
Входное сопротивление, Rвх., Ом 20 000
Диапазон рабочих температур,°С 0...+70 (-40...+70) 0...+70
Основная приведенная погрешность, не более, % 0,3 (для постоянного напряжения) 0,5 (для 50 Гц)
Дополнительная погрешность при измерении в рабочем диапазоне температур, не более, % 0,3
АЧХ в пределах 1%, не более, кГц 10
Начальный выходной ток при нулевом измеряемом напряжении, мА 4(+/-0,1)
Номинальный выходной ток, мА 20
Максимальный выходной ток, мА 28
Постоянная времени, с - 0,1
Пробивное напряжение вход-выход, кВ 1,3
Напряжение питания, В 8,5...36
Максимальная потребляемая мощность, мВт 600
Минимальное сопротивление нагрузки, Ом 0
Габаритные размеры, мм 95х54х65
Масса, г 150
