Датчики
измерения переменного напряжения

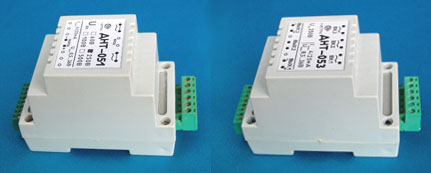

ДНТ-051, ДНТ-053
Датчики
(преобразователи измерительные)
предназначены для преобразования
напряжения переменного тока в
стандартный токовый сигнал 4/20
мА с гальванической развязкой
входной цепи и цепей контроля.
ДНТ-051 предназначен для
работы в однофазных цепях;
ДНТ-053 - для работы в
трехфазных цепях и содержит три
независимых, гальванически
изолированных канала, каждый из
которых идентичен схеме датчика
ДНТ-051. Питание
преобразователей осуществляется
по токовой петле 4/20 мА.
Монтируются ДНТ на DIN-рейку.
Основные технические
характеристики:
|
Характеристика |
ДНТ-051 |
ДНТ-053 |
|
Диапазон
измеряемых
напряжений, В |
0...50; 0...100;
0...250; 0...500 |
0...250
(трехфазное) |
|
Допустимая
перегрузка по
измеряемому
напряжению, разы |
1,3 |
|
Входной
номинальный ток,
Iном, мА |
1 |
|
Диапазон рабочих
температур,°С |
0...+70;
(-40...+70) |
|
АЧХ в пределах
1%, не более,
кГц |
0,02...10 |
|
Основная
погрешность
измерения для
частоты 50 Гц не
более,% |
0,5 |
|
Нелинейность
выходной
характеристики,
не более, % |
0,3 |
|
Номинальный
выходной ток, мА |
4/20 |
|
Максимальный
выходной ток, мА |
25 |
|
Пробивное
напряжение
вход-выход, кВ |
1 |
|
Напряжение
питания, В |
9...36 |
|
Габаритные
размеры, мм |
95х54х65 |
|
Масса, г |
210 |
|
