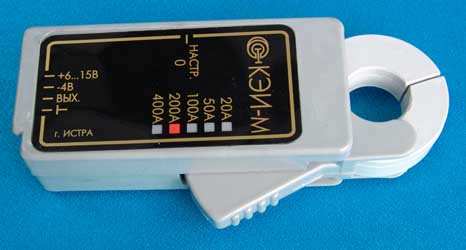

Токовые
клещи-пробники КЭИ-м
Предназначены
для измерения постоянного,
переменного и импульсного токов
без разрыва силовой цепи.
Представляют собой накидной
датчик, работающий с внешним
источником питания. Состоят из
корпуса, разъемного
магнитопровода, в зазоре
которого закреплен специальный
датчик Холла, печатной платы с
электронной схемой обработки
сигнала.
Основные технические
характеристики:
|
Характеристика |
КЭИ-м |
|
Диапазон
измеряемых
токов, А |
0...20, 0...50,
0...100,
0...200, 0...400 |
|
Допустимая
перегрузка по
измеряемому
напряжению, разы |
2 |
|
Выходной сигнал
при номинальном
измеряемом токе,
В |
1 |
|
Нелинейность
выходной
характеристики,
не более, % |
1 |
|
Основная
приведенная
погрешность, не
более, % |
3 |
|
АЧХ в пределах
2%, не хуже, Гц |
0-10000 |
|
Выходной сигнал
при нулевом
измеряемом токе,
В |
0,02 |
|
Ток потребления
в режиме
холостого хода,
мА |
10 |
|
Источник
питания, В |
+7...+15 |
|
Диаметр
отверстия под
токовую шину, мм |
14 |
|
Габаритные
размеры, мм |
130х60х31,5 |
|
Масса, г |
110 |
|
