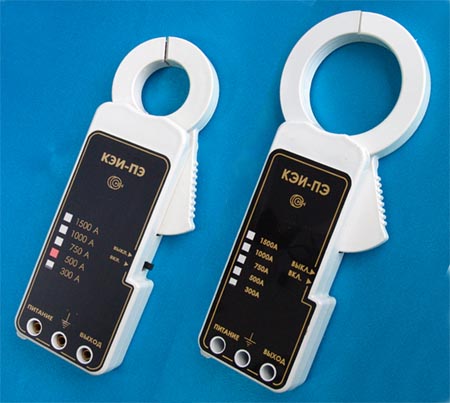

Токовые
клещи-пробники КЭИ-ПЭ
Предназначены
для измерения постоянного,
переменного и импульсного токов
без разрыва силовой цепи.
Представляют собой накидной
датчик, работающий с внешним
источником питания. Состоят из
корпуса, разъемного
магнитопровода, в зазоре
которого закреплен специальный
датчик Холла, печатной платы с
электронной схемой обработки
сигнала.
Основные технические
характеристики:
|
Характеристика |
КЭИ-ПЭ 300А |
КЭИ-ПЭ 500А |
КЭИ-ПЭ 750А |
КЭИ-ПЭ 1000А |
КЭИ-ПЭ 1500А |
|
Диапазон
измеряемых
токов, А |
0...300 |
0...500 |
0...750 |
0...1000 |
0...1500 |
|
Основная
приведенная
погрешность, не
более, % |
3 |
2,5 |
|
Нелинейность
выходной
характеристики,
не более, % |
0,5 |
|
Диапазон рабочих
температур,°С * |
-10...+50 |
|
Полоса
пропускания, Гц |
0-1000 |
|
Источник
питания, В |
1 элемент
"крона" |
|
Ток потребления,
мА |
10 |
|
Диаметр
отверстия под
токовую шину, мм |
35 |
35 (64) |
|
Габаритные
размеры, мм |
210х89,5х33 |
210х89,5х33
(240х95х33) |
По требованию
заказчика
возможно:
* - возможно
расширение
температурного
диапазона
|
