Удар-Тестер Измеритель прочности покрытий при ударе ИПУ / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Удар-Тестер

Тип:
Измеритель прочности покрытий при ударе ИПУ

ТУ:
ГОСТ Р 53007-2008

Краткое тех. описание:
Прибор Удар-Тестер предназначен для контроля прочности покрытия при ударе

Цена Удар-Тестер:
Уточняйте по телефону или через обратную связь.

Измеритель прочности покрытий при ударе ИПУ / Удар-Тестер /

ГОСТ Р 53007-2008 (ИСО 6272-1:2002, ИСО 6272-2:2002) "Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе)", ГОСТ 4765-73. ASTM D 2794. ГОСТ Р 51164.



Назначение.

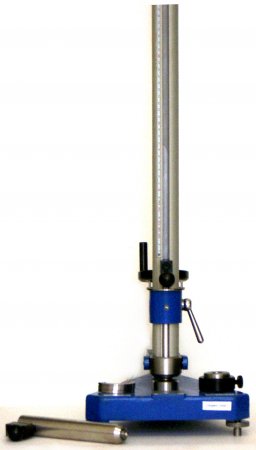

Измеритель прочности покрытий и материалов при ударе ИПУ/ Удар-Тестер.

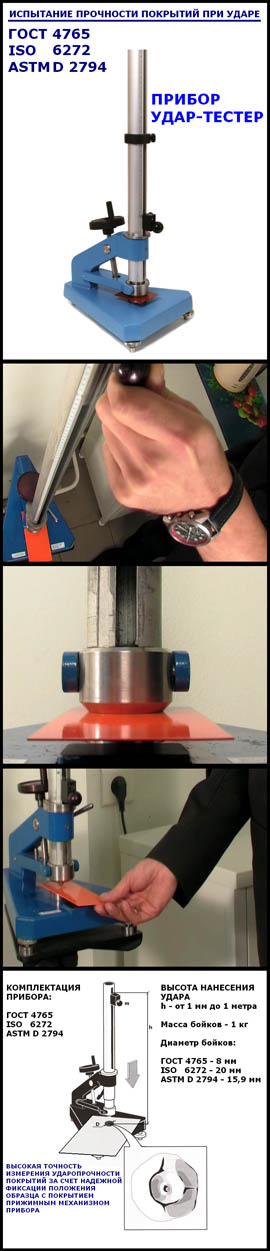

Прибор Удар-Тестер предназначен для контроля прочности покрытия при ударе.
Конструкция прибора выполнена в соответствии с современными требованиями международного стандарта ИСО 6272-2002 и российского стандарта ГОСТ Р 53007-2008. Прототип конструкции прибора выбран в соответствии с указаниями ИСО 6272.

Отличительной особенностью прибора является его универсальность и полное соотвествие новому ГОСТ Р 53007-2008 (ИСО 6272-1:2002, ИСО 6272-2:2002) "Материалы лакокрасочные. Метод испытания на быструю деформацию (прочность при ударе)".

За счет различной комплектации прибор ИПУ / Удар=Тестер может провести испытания покрытий по ГОСТ Р 53007-2008 (ИСО 6272-1, ИСО 6272-2), ГОСТ 4765, ИСО 6272, ASTM D 2794, а также для испытания покрытия труб по ГОСТ Р 51164. Поэтому прибор применяется для проведения испытаний всех лакокрасочных покрытий российского и зарубежного производства.

Прибор применяется в заводских лабораториях при входном контроле покрытия, в процессе производства, а также в полевых условиях при проведении эксплуатационных работ.

Прибор применяется для испытаний металлов, пластмасс, паркета, деревянных панелей, керамики, стекла, бетона, наливных полов.

Специальная комплектация прибора применяется для контроля защитных покрытий труб по заданной прочности при ударе по ГОСТ Р 51164. Прибор комплектуется ударником массой 3 кг. с диаметром сферического наконечника 16 мм.

Прибор измеряет максимальную высоту, при свободном падении с которой груз определенной массы не вызывает видимых механических повреждений на поверхности испытуемой пластины с лакокрасочным покрытием.
Прочность лакокрасочных покрытий при ударе выражается значением максимальной высоты в сантиметрах, с которой боек с грузом массой 1 кг свободно падает на испытуемую поверхность в соответствии со стандартом ИСО 6272 или по ГОСТ 4765-73, или по ASTM D 2794.
Прибор комплектуется двумя наборами ударников и матриц различных размеров:
По ГОСТ Р 53007 прибор имеет комплектацию:
ГОСТ 4765 - ударник имеет диаметр сферического наконечника 8 мм и диаметр отверстия ответной матрицы 15 мм.
ИСО 6272 - ударник имеет диаметр сферического наконечника 20 мм и диаметр отверстия ответной матрицы 27 мм.

ИСО 6272 - ударник имеет диаметр сферического наконечника 12,7 мм и диаметр отвестия ответной матрицы 16,3 мм.

По ASTM D 2794 - для зарубежных покрытий и по ГОСТ 22233-2001 для испытаний покрытий алюминиевого профиля. Ударник имеет диаметр сферического наконечника 15,9 мм и диаметр отверстия ответной матрицы 16,3 мм.

Измерение ударопрочности покрытия труб.

Комплетация прибора Удар-Тестер с бойком 3 кг. и диаметром сферического наконечника 16 мм. применяется для контроля защитных покрытий труб по заданной прочности при ударе по ГОСТ Р 51164.
Конструкция прибора Удар-Тестер выполнена аналогично конструкции прибора Измеритель прочности покрытий при ударе ИПУ/ Удар-Тестер, что обеспечивает проведение испытаний покрытий труб в соотвествии с требованиями международного стандарта ИСО 6272.
Прибор применяется для измерения ударопрочности покрытий, наносимых на трубы, на металлических образцах в лабораторных условиях. Удар-Тестер МТ не применяется для измерения ударопрочности непосредственно на трубах, в том числе в полевых условиях.
Удар-Тестер измеряет максимальную высоту, при свободном падении с которой груз массой 3 кг. и диаметром наконечника 16 мм. не вызывает видимых механических повреждений на поверхности испытуемой пластины с покрытием.
Прочность покрытия при ударе выражается значением максимальной высоты в сантиметрах, с которой боек массой 3 кг. свободно падает на испытуемое покрытие.

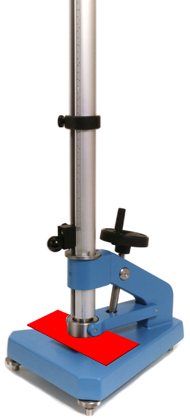

Основной конструктивной особенностью прибора является наличие в его составе прижимного механизма образца с покрытием для обеспечения точности метода измерения в соотвествии с требаванием международного стандарта ИСО 6272.
Такая конструкция прибора позволяет получать стабильные результаты измерения качества покрытия.

Технические характеристики.

  • Максимальная высота падения груза - 1000 мм.
  • Масса свободно падающего груза - 1 кг.
  • Диапазон измерения - 0 - 1000 мм
  • Цена деления шкалы - 1мм
  • Диаметр шарика бойка по ГОСТ 4765 - 8 мм
  • Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 12,7 мм.
  • Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 20 мм.
  • Диаметр шарика бойка по ГОСТ Р 53007-2008 (ИСО 6272, ASTM D 2794) - 15,9 мм.
  • Диаметр шарика бойка по ГОСТ Р 51164 - 16 мм.
  • Диаметр отверстия наковальни по ГОСТ 4765 - 15 мм.
  • Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 16,3 мм.
  • Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ИСО 6272) - 27 мм
  • Диаметр отверстия наковальни по ГОСТ Р 53007-2008 (ASTM D 2794) - 16,3 мм
  • Масса бойка по ГОСТ 4765 - 1 кг
  • Масса бойка по ГОСТ Р 53007-2008 (ИСО 6272) - 1 кг.
  • Масса бойка по ГОСТ Р 51164 - 3 кг.
  • Дополнительная масса по ГОСТ Р 53007-2008 (ИСО 6272) - 1 кг
  • Глубина проникновения бойка в покрытие по ГОСТ Р 53007-2008 (ИСО 6272) регулируется комплектом ограничителей и составляет - от 2 до 10 мм


Комплект поставки (стандартный).

  • Прибор - 1 шт.
  • Комплект бойка и матрицы по ГОСТ 4765 - 1 шт.
  • Комплект бойка и матрицы по ГОСТ Р 53007-2008 (ИСО 6272) - 1 шт.
  • Дополнительная масса по ГОСТ Р 53007-2008 (ИСО 6272) - 1 шт.
  • Дополнительная опция - комплект бойка и матрицы по ASTM D 2794 - 1 шт.
  • Дополнительная опция - комплект бойка и матрицы по ГОСТ Р 53007-2008 - 1 шт.
  • Дополнительная опция - боёк по ГОСТ Р 51164 - 1 шт.
  • Комплект ограничителей проникновения бойка - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Паспорт - 1 шт.
  • Упаковка - 1 шт.




Технические характеристики прибора Удар-Тестер для испытания покрытия труб.

1. Максимальная высота падения груза бойка - 1000 мм.
2. Масса свободно падающего груза бойка - 3 кг.
3. Диапазон измерения - от 1 мм до 1000 мм.
4. Цена деления шкалы - 1 мм.
5. Диаметр сферического наконечника груза бойка - 16 мм.
6. Глубина проникновения груза бойка регулируется - от 2 мм до 10 мм.
7. Комплект поставки:
7.1. Прибор - 1 шт.
7.2. Груз бойка - 1 шт.
7.3. Набор ограничителей проникновения груза бойка в покрытие - 1 шт.
7.4. Руководство по эксплуатации - 1 шт.
7.5. Паспорт - 1 шт.
7.6. Методика поверки - 1 шт.
7.7. Лупа - 1 шт.
7.8. Упаковка.
Дополнительные опции.
1. Комплект груза бойка и матрицы по ИСО 6272 - 1 шт.
2. Комплект груза бойка и матрицы по ГОСТ 4765 - 1 шт.
3. Комплект груза бойка и матрицы по ASTM D 2794 - 1 шт.

Конструкция.

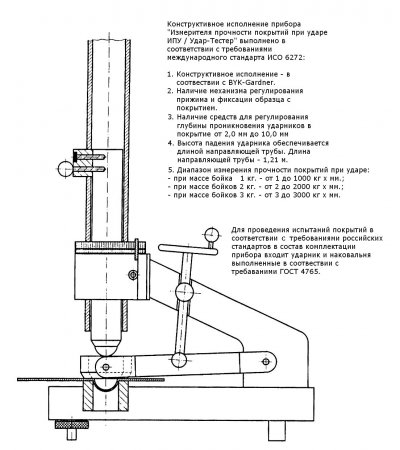

Соответствие конструкции прибора Удар-Тестер требованиям российского ГОСТ Р 53007 (ИСО 6272) и международного стандарта подтверждается описанием конструкции прибора в ИСО 6272.

Наличие прижимного механизма строго фиксирует горизонтальное положение образца с покрытием и не позволяет образцу сдвинуться при нанесении ударного воздействия и тем самым существенно исказить результаты испытаний. Наличие механизма фиксации нулевого отсчета положения ударника и вертикального положения направляющей трубы не допускает отклонения угла  нанесения ударного воздействия от нормали к поверхности образца с покрытием, что приводит к искажению результатов испытаний. Наличие набора ограничительных шайб, при помощи которых регулируется глубина проникновения ударника в образец с покрытием (по ГОСТ 4765 глубина составляет 2 мм и по ИСО 6272, ASTM D 2794 регулируется от 2 мм до 10 мм), позволяет учесть глубину проникновения при разной толщине покрытия, разной толщине металла образца и его физико-механических свойствах (твердый металл, мягкий металл, степень шероховатости металла и т.д.). Кроме того, важно регулировать глубину проникновения ударника в покрытие при измерении адгезии покрытия методом обратного удара по ГОСТ 15140 при испытании качества покрытия алюминиевых конструкций по ГОСТ 22233-2001. Наличие в комплектации дополнительного ударника массой 1 кг, который стыкуется с ударником выполненным по ИСО 6272, позволяет провести испытания высокотвердых покрытий.

Конструкция прибора для испытания покрытия труб.

Конструкция Удар-Тестер соответствует конструкции прибора Измеритель прочности покрытий при ударе ИПУ/ Удар-Тестер.
Покрытие для труб наносится на плоский и ровный металлический образец толщиной от 5 мм до 10 мм. для того, чтобы при испытании покрытия не произошел прогиб металлического образца.
Максимальная толщина образца с покрытием для испытания - не более 20 мм.
Конструкция прибора Удар-Тестер соответствует требованиям ИСО 6272.

Применение.

При проведении испытаний станина прибора установлена в горизонтальное положение. При этом направляющая труба занимает вертикальное положение. Направляющая труба имеет направляющую прорезь для перемещения груза бойка внутри нее. Груз боек свободно скользит по направляющей трубе и падает на испытуемую поверхность.На направляющей трубе нанесена шкала 0-1000мм для установки высоты нанесения удара.Глубина проникновения шарика бойка в образец с покрытием устанавливается при помощи наборного ограничителя от 2 мм до 10 мм.Наборный ограничитель состоит из одной шайбы с двумя фиксирующими стойками и пяти полушайб. Толщина металла шайбы и полушайб: 1,0 мм, 1,5 мм, 2,0 мм, 3,0 мм, 4,0 мм, 5,0 мм.Масса груза бойка составляет 1000,0 г.Образец с покрытием устанавливают в прибор и фиксируют (зажимается) его регулятором прижима образца. Системы регулирования прижима работает плавно и без торможения.Испытания начинают с небольшой высоты нанесения удара и постепенно увеличивают ее до тех пор, пока на покрытие появятся трещины или отслоения.Груз боек при ударе свободно скользит в направляющей трубе.Положение образца с покрытием может быть покрытием вверх или вниз в соответствии с требованиями методики испытаний.Так при испытании по ГОСТ 22233-2001 положение покрытия вниз к матрице.При испытании по ГОСТ 15140 (определение адгезии покрытия в сочетании с обратным ударом) так же вниз к матрице.

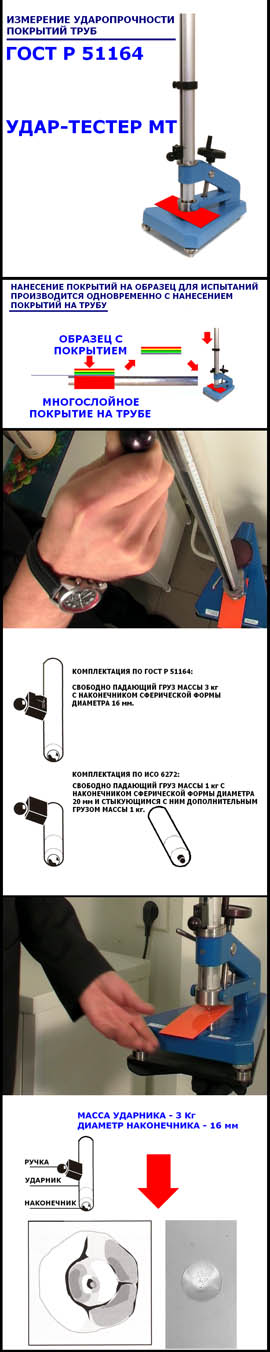

Применение прибора для испытания покрытия труб.

Испытания покрытия труб проводят в соотвествии в рекомендациями ГОСТ Р 51164 и с учетом ИСО 6272.
Испытание покрытия труб проводится на контрольных металлических образцах в лабораторных условиях или в производственном цехе.
Устойчивое положения прибора и вертикальное положение направляющей груз бойка трубы обеспечивается регулируемыми по уровню ножками прибора.
На плоский и ровный металлический образец наносится покрытие труб.
Можно разместить металлический образец на трубе и одновременно с нанесением покрытия на трубу нанести его на контрольный металлический образец. За тем необходимо снять образец с нанесенным покрытием с трубы и провести испытание.
При проведении испытания станина прибора устанавливается в горизонтальное положение и направляющая труба занимает вертикальное положение.

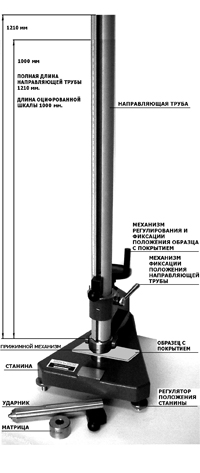

На направляющей трубе нанесена шкала 0 - 1000 мм. Полная длина направляющей трубы - 1250 мм.

Контрольный образец с покрытием устанавлявается в прибор и фиксируется прижимным механизмом.
Груз боек поднимают на заданную высоту и отпускают. Испытания можно начинать с небольшой высоты и постепенно увеличивать её до появления на покрытии видимых повреждений.
Груз свободно скользит по направляющей трубе и наносит удар по покрытию.
По характеру видимых механических повреждений на покрытии судят о его ударопрочности.
