РH Адгезиметр / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
РH

Тип:
Адгезиметр

ТУ:
ГОСТ 15140

Краткое тех. описание:
Адгезиметр РН (РЕЗАК) предназначен для контроля величины адгезии (силы сцепления) твердых и мягких лакокрасочных покрытий на плоских и изогнутых изделиях

Цена РH:
Уточняйте по телефону или через обратную связь.

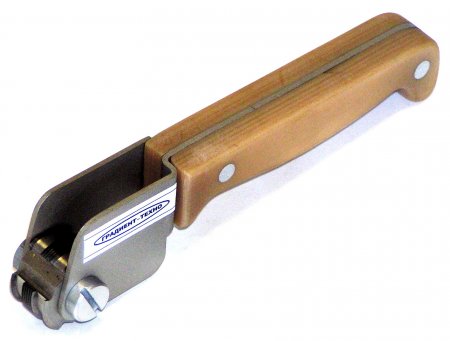

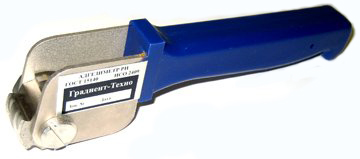

Адгезиметр РH (РЕЗАК)

Измерение адгезии покрытий методом решетчатых надрезов. ГОСТ 15140. ИСO 2409.

Назначение.

Адгезиметр РН /РЕЗАК/.

Метод решетчатого надреза.
Прибор "Адгезиметр РН" /РЕЗАК/ предназначен для контроля величины адгезии (силы сцепления) твердых и мягких лакокрасочных покрытий на плоских и изогнутых изделиях в соответствии со стандартами ГОСТ 15140-78 и ИСO 2409. Материалы лакокрасочные. Метод решетчатого надреза.
Данный метод устанавливает метод оценки адгезии покрытия при прорезании его насквозь до подложки многолезвенным инструментом с расстоянием между лезвиями 1 мм, 2 мм и 3 мм.

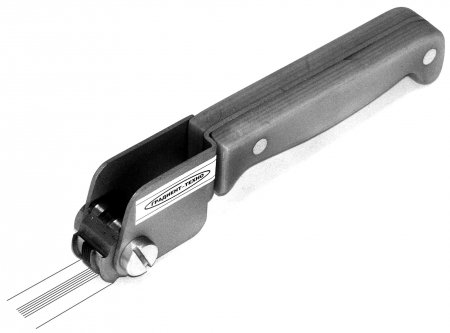

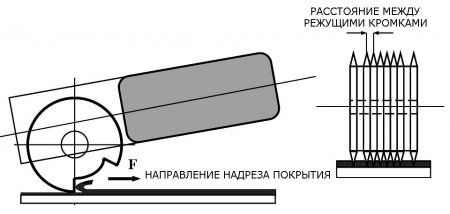

Прибор Адгезиметр РН представляет собой мощный резак и измеряет адгезию покрытия методом одновременного решетчатого надреза покрытия износостойкой многолезвенной фрезой на изогнутых и плоских поверхностях изделий и производит тем самым сдвиг покрытия вдоль основания, на которое оно нанесено.
По характеру и площади разрушения покрытия оценивается величина адгезии покрытия.

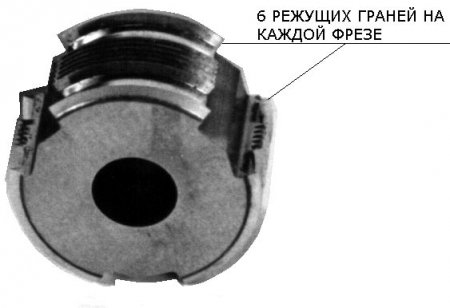

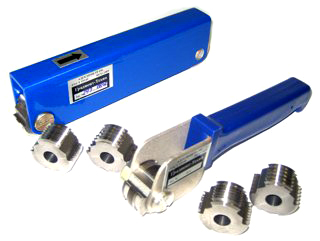

Прибор комплектуется тремя износостойкими фрезами с шестью режущими гранями и шестью режущими кромками.

Одновременное действие 6-ти режущих лезвий на покрытие существенно увеличивает точность метода определения адгезии по сравнению с однолезвенными инструментами.

Наличии шести режущих граней на каждой фрезе увеличив в шесть раз срок эксплуатации прибора по сравнению с вариантом адгезиметра с одним многолезвенным скребком.

Технические данные.

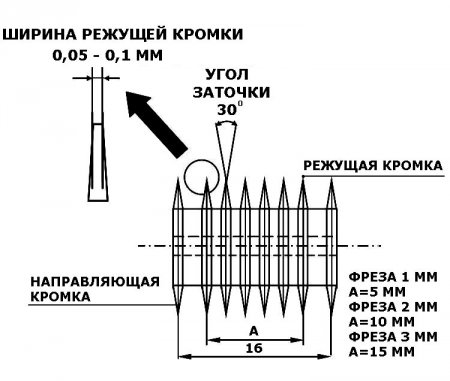

1.1.Режущие стальные фрезы, с расстоянием между режущими кромками 1 мм; 2 мм; 3 мм.

1.2.Количество режущих кромок – 6 шт.

1.3.Ширина режущей кромки – 0, 05… 0,1 мм.

1.4.Режущая кромка заточена под углом ~ 30°.

1.5.Количество режущих граней – 6 шт.

1.6.Две крайние кромки для фрез 1 мм и 2 мм являются направляющими.

1.7.Расстояние между режущими кромками: 1 мм; 2 мм; 3 мм.

1.8.Габариты Адгезиметра РН /РЕЗАК/ и масса прибора,190 х Ø30 мм,200 г.

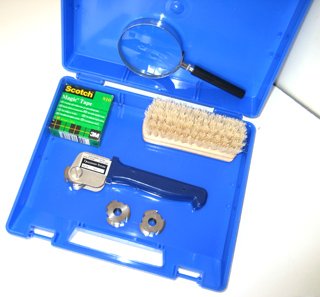

2.Комплектность.

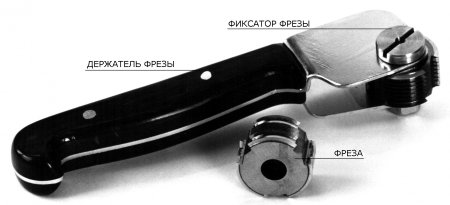

2.1.Прибор «Адгезиметр РН», с режущими фрезами, держателем и фиксатором фрез – 1шт.

2.2.Руководство по эксплуатации – 1шт.

2.3.Паспорт – 1 шт.

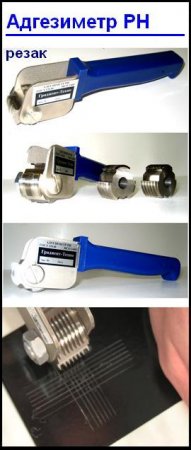

Конструкция.

Преимущество конструктивного исполнения Адгезиметра РН заключается в наличии шести режущих граней на каждой фрезе, которое в шесть раз повышает срок эксплуатации прибора по сравнению с вариантом адгезиметра с одним многолезвенным скребком.

Фрезы имеют цилиндрическую форму.

Каждая фреза изготовлена из твердой стали.

Наличие 6-ти режущих граней на фрезе позволяет по очереди использовать их по мере изнашиваемости.

Такое конструктивно исполнение прибора, подтвержденное метрологическими испытаниями Госстандарта, увеличивает средний срок эксплуатации прибора до 10 лет.

Применение.

В зависимости от толщины испытываемого покрытия применяют высокопрочные фрезы с разным расстоянием между кромками.

Для толщины покрытий до 60 мкм применяют фрезу с расстоянием между кромками 1 мм.

Для толщины покрытий до 120 мкм применяют фрезу с расстоянием между кромками 2 мм.

Для толщины покрытий до 250 - 300 мкм применяют фрезу с расстоянием между кромками 3 мм.

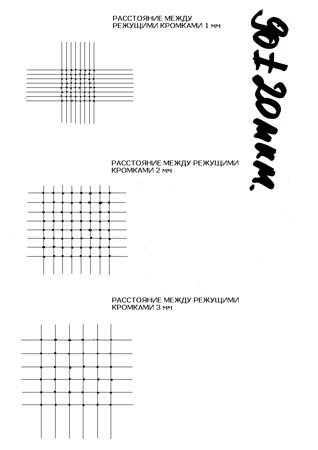

Решетчатый надрез покрытия производится в двух перпендикулярных направлениях. Характер разрушения лакокрасочного покрытия может быть: адгезионный, когезионный или смешанный. Его оценивают и выражают в баллах, как вклад каждого типа разрушения, в процентах поверхности отрыва.
