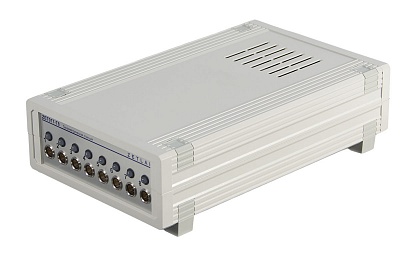

Тензостанция ZET 017-T8
ОПИСАНИЕ:
-
8 измерительных каналов;
-
частотные диапазоны одновременно анализируемых сигналов до 20
кГц;
-
интерфейс для связи с компьютером USB 2.0, Ethernet, Wi-Fi;
-
съемный флэш-накопитель (до 32 Гб) позволяет проводить запись
автономно, без компьютера.
-
номер в Госреесте СИ 39236-08
Тензометрическая станция ZET 017-T8 предназначена для проведения тензоизмерений
одновременно по нескольким каналам. Прибор отличает высокая точность измерений и
регистрации сигналов. Возможны различные варианты подключения к ПК, а также
работа в автономном режиме.
ПОДКЛЮЧЕНИЕ ДАТЧИКОВ
-
подключение тензорезисторов по
мостовой и полумостовой схемам;
-
питание датчиков может
осуществляться постоянным или переменным напряжением;
-
тарировка измерительного канала
производится индивидуально или по группе каналов;
-
встроенный тензоусилитель для
тензодатчиков.
ФУНКЦИИ ПРИБОРА
Тензометрическая станция ZET017-U8 поставляется с программном обеспечением
ZETLAB TENSO – набором программ для проведения тензоизмерений, а также
множеством дополнительных функций для анализа и обработки сигналов и отображения
результатов. Основные функции:
-
преобразование сигналов от
тензодатчика по тарировочным таблицам;
-
отображение преобразованных сигналов
входных каналов в зависимости от времени (режим шлейфового
осциллографа);
-
параметрическое отображение сигналов
в виде фигуры Лиссажу;
-
спектральный анализ входных
сигналов;
-
генерация сигналов различной формы,
амплитуды и частоты (для питания датчиков и других целей).
ТЕНЗОСТАНЦИЯ ВНЕСЕНА В ГОСРЕЕСТР СРЕДСТВ ИЗМЕРЕНИЙ
-
Тензостанция ZET 017-T8 внесена в
Госреестр средств измерений под № 39236-08.
-
Тип тензостанций ZET 017 допущен к
применению в республике Казахстан (сертификат № 6443).
-
Тензостанция ZET 017-T8 внесена в
Госреестр средств измерений под № 24718-03.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество измерительных каналов |
|
8
|
|
Частотный диапазон |
Гц
|
до 20 000
|
|
|
Аналоговый вход (АЦП)
|
|
|
Количество аналоговых входов по напряжению |
|
8
|
|
Количество разрядов АЦП |
|
24
|
|
Частотные диапазоны одновременно анализируемых
сигналов |
Гц
|
DC...2, DC...20, DC...200, DC...2 000,
DC...20 000
|
|
Частота преобразования по каждому каналу |
кГц
|
до 50
|
|
Максимальное входное напряжение при единичном
коэффициенте усиления |
В
|
±10
|
|
Динамический диапазон |
дБ
|
110
|
|
Идентичность каналов в полосе пропускания |
%
|
0,1
|
|
Межканальная разность фаз |
|
1° на 10 кГц
|
|
Уровень собственных шумов во всей полосе
пропускания при максимальном коэффициенте
усиления, приведенный к входу |
мкВ
|
<1
|
|
|
Аналоговый выход (ЦАП)
|
|
|
Количество аналоговых выходов |
|
1
|
|
Диапазон частот генерируемого синусоидального
сигнала |
Гц
|
3... 25 000
|
|
Предел допускаемой относительной погрешности
установки частоты для диапазона 0,1...25 000 Гц |
%
|
±0,1
|
|
Выходное сопротивление |
Ом
|
50
|
|
Максимальный выходной ток |
мА
|
20
|
|
Количество разрядов ЦАП |
|
24
|
|
Максимальное значение выходного напряжения |
В
|
±10
|
|
Пределы допускаемой погрешности установки
выходного постоянного и переменного напряжения |
|
±(0,2 % + 2 мВ)
|
|
Коэффициент гармоник генерируемого
синусоидального сигнала |
%
|
0,1
|
|
|
Цифровой вход/выход
|
|
|
Цифровой вход |
бит
|
8
|
|
Цифровой выход |
бит
|
8
|
|
Тип логики цифрового входа/выхода |
|
TTL
|
|
|
Дополнительные характеристики
|
|
|
Объем энергонезависимой памяти (съемный
флэш-накопитель)* |
Гб
|
до 32
|
|
Частота дискретизации при записи на
флэш-накопитель по каналу* |
кГц
|
50
|
|
Время записи на флэш-накопитель по всем каналам
при максимальной частоте* |
часов
|
10,8
|
|
Скорость обмена по шине Ethernet* |
Мбит/с
|
100
|
|
Скорость обмена по шине HighSpeed USB 2.0 |
Мбит/с
|
480
|
|
Габаритные размеры |
мм
|
280 х 160 х 75
|
|
Вес |
кг
|
0,8
|
|
Возможность синхронизации с другими
анализаторами спектра |
|
есть
|
|
* функция флэш-накопителя и интерфейс Ethernet
являются опциями |
ПОДКЛЮЧЕНИЕ ПЕРВИЧНЫХ ПРЕОБРАЗОВАТЕЛЕЙ
Тензостанция предназначена для обработки сигналов с различных первичных
преобразователей — тензодатчиков, датчиков силы, датчиков крутящего момента,
датчиков перемещения, а также схем, реализованных на тензорезисторах.
Различные варианты подключения рассмотрены в статье Схемы
подключения тензорезиcторов к тензостанции.

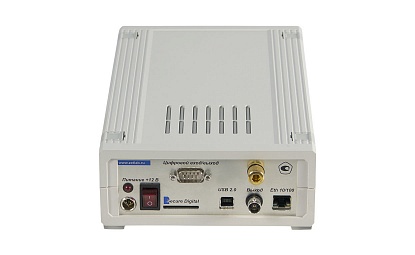

ПОДКЛЮЧЕНИЕ ТЕНЗОСТАНЦИИ К КОМПЬЮТЕРУ ПО USB
В базовом исполнении связь с компьютером осуществляется по шине HighSpeed USB
2.0, питание — от блока 220 → 12 В.
ПОДКЛЮЧЕНИЕ ТЕНЗОСТАНЦИИ К КОМПЬЮТЕРУ ПО ETHERNET (ОПЦИЯ)
Опционально, связь тензостанции с компьютером может осуществляться по интерфейсу
Ethernet, при этом питание может осуществляться от по линии Ethernet (требуются
блоки PoE), либо от блока 220 → 12 В.
РАБОТА ТЕНЗОСТАНЦИИ В АВТОНОМНОМ РЕЖИМЕ (ОПЦИЯ)
Тензостанция может работать в автономном режиме. Сначала тензостанция
подключается к компьютеру и задаётся сценарий работы в автономном режиме. Далее
проводятся измерения с записью сигналов на SD-карту. После окончания
эксперимента тензостанция вновь подключается к компьютеру, данные с SD-карты
переписываются на компьютер и производится их обработка.

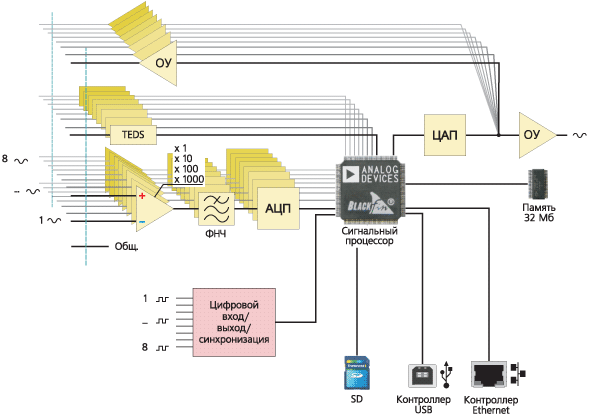

СТРУКТУРНАЯ СХЕМА ТЕНЗОСТАНЦИИ ZET 017-T8
|
