A19-U2 Анализатор спектра / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
A19-U2

Тип:
Анализатор спектра

ТУ:


Краткое тех. описание:
Системы поиска и контроля утечек

Цена A19-U2:
Уточняйте по телефону или через обратную связь.

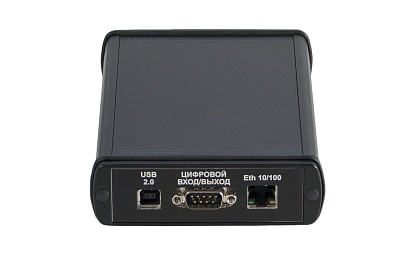

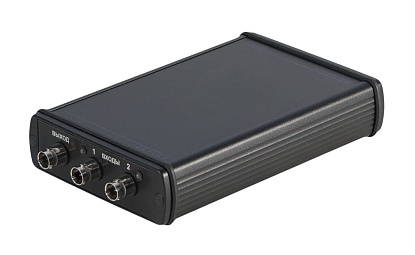

Анализатор спектра A19-U2

A19‑U2

A19‑U2



ОПИСАНИЕ:
  • частотный диапазон до 100 кГц;

  • динамический диапазон 96, 106, 116, 126 дБ

  • 2 измерительных канала;

  • 1 аналоговый выход.

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
  • Системы поиска и контроля утечек
  • Высокочастотные прецизионные измерения
  • Контроль и диагностика методом акустической эмиссии
  • Долговременный мониторинг состояния механизмов
  • Непрерывный мониторинг продолжительных высокочастотных процессов
  • Гидроакустические измерения
ОСНОВНЫЕ ФУНКЦИИ АНАЛИЗАТОРА СПЕКТРА
  • Измерение уровней сигнала в октавных полосах
  • Измерение уровней сигнала в равномерных спектральных полосах
  • Расчет взаимоспектральных функций
  • Долговременная регистрация параметров сигналов в режиме многоканального самописца
  • Взаимный корреляционный анализ
  • Модальный анализ
  • Измерение АЧХ и ФЧХ
  • Генерация сигналов различной формы, амплитуды и частоты
ОСОБЕННОСТИ

Анализатор спектра A19-U2 внесен в Госреестр средств измерений.

  • Высокая точность измерений и регистрации сигналов;
  • Незаменим при необходимости проведения различного рода испытаний, не допускающих использование стационарной измерительной аппаратуры;
  • Предназначен для измерения параметров спектральных составляющих сигналов с различных акселерометров, корреляционной структуры сигналов;
  • Выполняет генерацию электрических сигналов с нормированными метрологическими параметрами;
  • Измеряет уровень шума и уровень вибрации в 1/3-октавных полосах, что позволяет использовать его в качестве виброметра и шумомера;
  • Возможность обработки сигналов в реальном масштабе времени, а также обработки записанных временных реализаций;
  • Входит в состав портативного течеискателя ZETCORR (локализация утечек в напорных трубопроводах и выявление несанкционированных подключений);
  • Подключение к ПК по шине USB 2.0;
  • Адаптер для обеспечения беспроводного доступа по стандарту Wi-Fi в режиме реального времени;
  • Может функционировать автономно и регистрировать сигналы на встраиваемый флэш-накопитель;
  • Встроенный усилитель, флеш-накопитель;
  • Съемный накопитель до 32 Гб служит для работы в качестве сборщика данных в автономном режиме, для последующей обработки на ПК;
  • Позволяет подключать вибродатчики и микрофоны стандарта ICP (IEPE) без промежуточных усилителей;
  • Возможность подключения интеллектуальных TEDS акселерометров, поддерживающих стандарт подключения IEEE 1451.4;
  • Дополнительная комплектация аксессуарами для подключения датчиков силы, ускорения, микрофонов, датчиков с токовым выходом 4 - 20 мА;
  • Малый вес и габариты позволяют использовать его в труднодоступных местах при диагностике вращающихся механизмов, зубчатых передач, подшипников и турбин;
  • Небольшие габариты 115х180х35 мм, вес 400 г.
Параметр Ед. измерения Значение
Количество измерительных каналов

2

Частотный диапазон

Гц

до 100 000



Аналоговый вход (АЦП)

Количество аналоговых входов по напряжению и ICP

2

Количество разрядов АЦП

24

Частотные диапазоны одновременно анализируемых сигналов

Гц

DC...10, DC...100, DC...1 000, DC...10 000, DC...100 000, DC...200 000

Частота преобразования по каждому каналу

кГц

до 250

Максимальное входное напряжение при единичном коэффициенте усиления

В

±10

Программируемые коэффициенты усиления

дБ

1, 10, 100

Динамический диапазон

дБ

96, 106, 116, 126

Динамический диапазон при частотном диапазоне до 100 Гц

дБ

126

Динамический диапазон при частотном диапазоне до 1 кГц

дБ

116

Динамический диапазон при частотном диапазоне до 10 кГц

дБ

106

Динамический диапазон при частотном диапазоне до 100 кГц

дБ

96

Межканальная разность фаз

1° на 10 кГц

Уровень собственных шумов во всей полосе пропускания при максимальном коэффициенте усиления, приведенный к входу

мкВ

<1



Аналоговый выход (ЦАП)

Количество аналоговых выходов

1

Диапазон частот генерируемого синусоидального сигнала

Гц

0,03... 200 000

Предел допускаемой относительной погрешности установки частоты для диапазона 0,03…200 Гц

%

±0,1

Выходное сопротивление

Ом

50

Максимальный выходной ток

мА

20

Количество разрядов ЦАП

16

Максимальное значение выходного напряжения

В

±10

Пределы допускаемой погрешности установки выходного постоянного и переменного напряжения

±(0,2 % + 2 мВ)

Коэффициент гармоник генерируемого синусоидального сигнала

%

0,1



Цифровой вход/выход

Цифровой вход

бит

8

Цифровой выход

бит

8

Тип логики цифрового входа/выхода

TTL



Дополнительные характеристики

Объем энергонезависимой памяти (встроенный флэш-накопитель)*

Гб

до 8

Частота дискретизации при записи на флэш-накопитель по каналу*

кГц

250

Время записи на флэш-накопитель по всем каналам при максимальной частоте*

часов

11

Скорость обмена по шине Ethernet*

Мбит/с

100

Скорость обмена по шине HighSpeed USB 2.0

Мбит/с

480

Габаритные размеры

мм

180 х 115 х 35

Вес

кг

0,4

Возможность внешней синхронизации и запуска по цифровому разъему

есть

* функция флэш-накопителя и интерфейс Ethernet являются опциями
